Appium原理

appium运行时安装的2个应用：Appium Settings和Unlock。

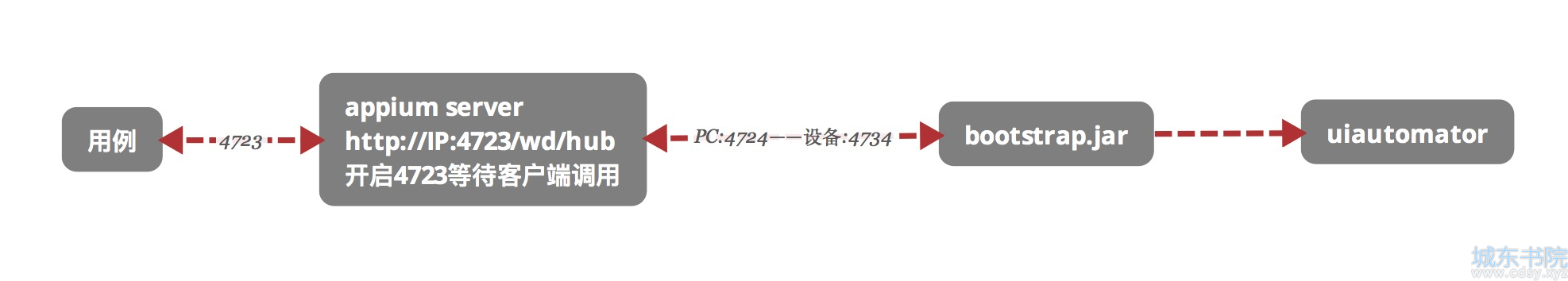

一、appium加载的过程图解：

appium的加载过程

• 1.调用Android adb完成基本的系统操作
• 2.向Android上部署bootstrap.jar
• 3.bootstrap.jar Forward Android的端口到PC机器上
• 4.PC上监听端口接收请求，使用webdriver协议
• 5.分析命令并通过forward 端口发给bootstrap.jar
• 6.bootstrap.jar接收请求并把命令发给uiautomator
• 7.ui automator执行命令

二、初步认识appium工作过程

• 1.appium有C/S模式
• 2.appium是基于webdriver协议对移动设备自动化api扩展而成的，所有具有和webdriver一样的特性，比如多语言支持。
• 3.webdriver是基于http协议的，第一连接会建立一个session会话，并通过post发送一个json告知服务端相关测试信息。
• 4.对于Android来说，4.2以后是基于UiAutomator框架实现查找注入事件的，4.2以前则是instrumentation框架的，并封装成一个叫Selendroid提供服务。
• 5.客户端只需要发送http请求实现通讯，意味着客户端就是多语言支持的。
• 6.appium服务端是node.js写的，所以安装那个平台都是先安装node，然后npm install -g appium(需要FQ)。

三、bootstrap

1.bootstrap的作用

bootstrap是Appium运行在安卓测试机傻姑娘的一个UIAutomator测试脚本，该脚本的唯一功能就是在目标机器开启一个socket服务器来把一个session中Appium从PC端过来的命令发送给UiAutoamtor来执行处理。

它会监听4724端口获得命令，然后交给UiAutomator来处理。

2.bootstrap

首先，bootstrap是uiautomator的测试脚本，它的入口类bootstrap继承于UiautomatorTestCase，所以Uiautomator可以正常运行它，它也可以正常使用uiautomator的方法，这是就是appium的命令可以转换成uiautomator的关键；

其次，，bootstrap是一个socket服务器，专门监听4724端口过来的appium的连接和命令数据，并把appium的命令转换成uiautomator的命令来让uiautomator进行处理；

最后，bootstrap处理的是从PC端传过来的命令，而非一个文件。

四、所使用的技术

Android上使用了instrumentation和uiautomator两套技术

ios使用uiautomation

同时支持Firefox，并可扩展其他平台。

默认开启4723端口接收webdriver请求可，4723是appium服务，专门和脚本打交道；

默认开启4724，用于和Android设备通讯

新版本的appium Android增加了UIautoamator2的支持，iOS换成了XCUItest

五、capabilities

capabilities是一些键值对的集合。客户端将键值对发送给appium服务端，用来告诉服务端怎样开始测试。

六、工作原理

1.Appium启动时会创建一个http://127.0.0.1:4723/wd/hub服务端(相当于一个中转站)。通过4723和AppiumClient通信，4724和设备通信。

2.AppiumClient发送请求到AppiumServer，建立连接

4.AppiumServer找到设备并初始化（bootstrap.jar被发送到设备中，并执行测试）。

4.bootstrap.jar被执行，变成了Socket服务器，暴露4724接口，和PC端的4724端口进行通信。

5.AppiumServer作为Socket的客户端，将用例解析为一个个http请求，由boostrap转发给uiautomator执行。
