如何用9V电池做一台调频发射机，87-108MHz可调，覆盖半径400米

你有没有想过在发射低功率FM信号?有没有想过人们从哪里从间谍和动作电影中得到这些“监视漏洞”?这个小而简单的调频发射器是极客们一直想要的玩具。

免责声明：本项目仅用于教育目的，不可以发射干扰现有的无线电频道。在您尝试项目之前，请检查其合法性，确保符合当地无线电法律法规。

文：ASCAS

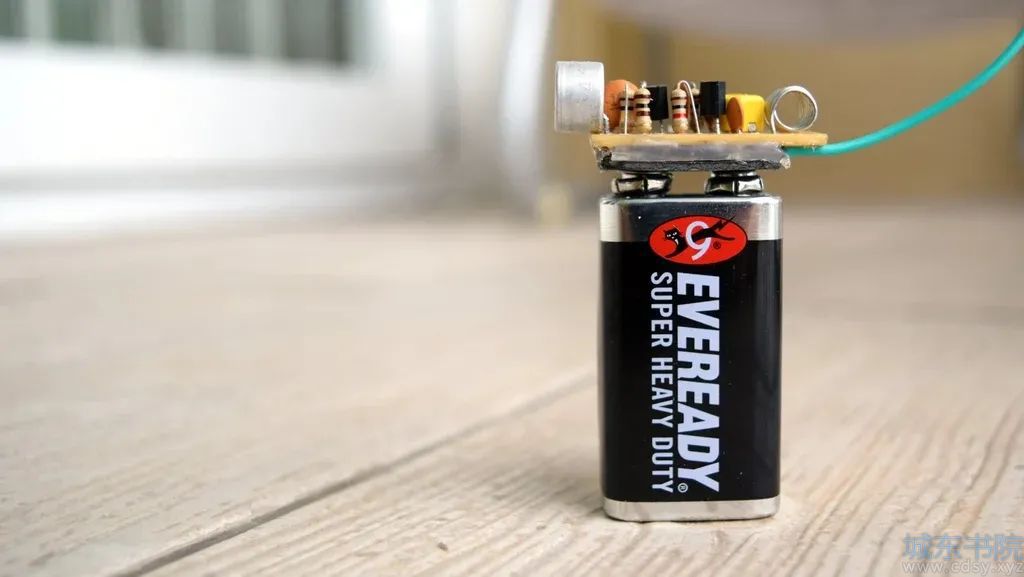

调频发射机可能很复杂，这就是为什么我教你如何做一个万无一失的调频发射机。不需要购买套件，本教程包括PCB布局和原理图。它的射程可达1/4英里或更多。它非常适合用于房间监控、婴儿聆听和自然研究。

我的经验：

调频发射机让我想起了我早年在电子行业的经历。当我8岁的时候，我偶然发现了阿特·斯旺的调频发射机电路。当时我不知道应该去哪里买零件，所以我从垃圾中回收了我的所有零件。我猜你要面对的最大困难是找到一个更小的电容器。我将在本指南的最后一步给出一些提示。简而言之，我强烈推荐这个项目给每个人，也给那些仍然是电子新手的人。

技术规格:

- 1/4英里半径范围

-由9V电池供电

-持续数天

-可调87-108MHz

第一步：收集零件

所有这些都可以在零件商店购买到。

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

MISC:

-覆铜PCB/ Perfboard

-实规18号线

—驻极体麦克风

- 1 / 4 "螺栓

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

晶体管:

- 2N3904通用NPN晶体管(2x)

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

电容器:

- 15pF或40pF微调电容器

- 100nF陶瓷电容器(2x)

- 10nF陶瓷电容器

- 4pF陶瓷电容器

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

电阻:

- 1M欧姆¼w电阻

- 100K欧姆¼w电阻

- 10K欧姆¼瓦电阻(3x)

- 1K欧姆¼瓦电阻

- 100欧姆¼瓦电阻

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

工具:

—一把钳子

-烙铁

-热胶枪

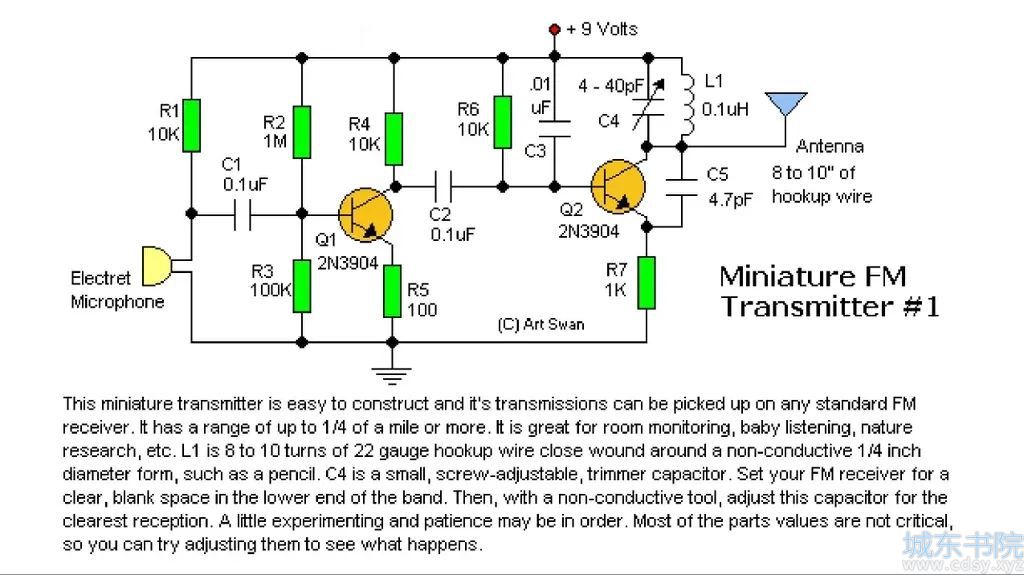

第二步：PCB和原理图

我设计了一个紧凑的PCB布局为阿特天鹅的微型调频发射机电路使用Fritzing。使用此步骤作为程序集的参考。

_________________________

关于电路：这是电路的作者Art Swan的确切描述，“这种微型发射器易于构建，可以在任何标准FM接收器上拾取。它的射程可达1/4英里或更多。它适用于房间监测、婴儿聆听和自然研究。”

第三步：打印PCB布局

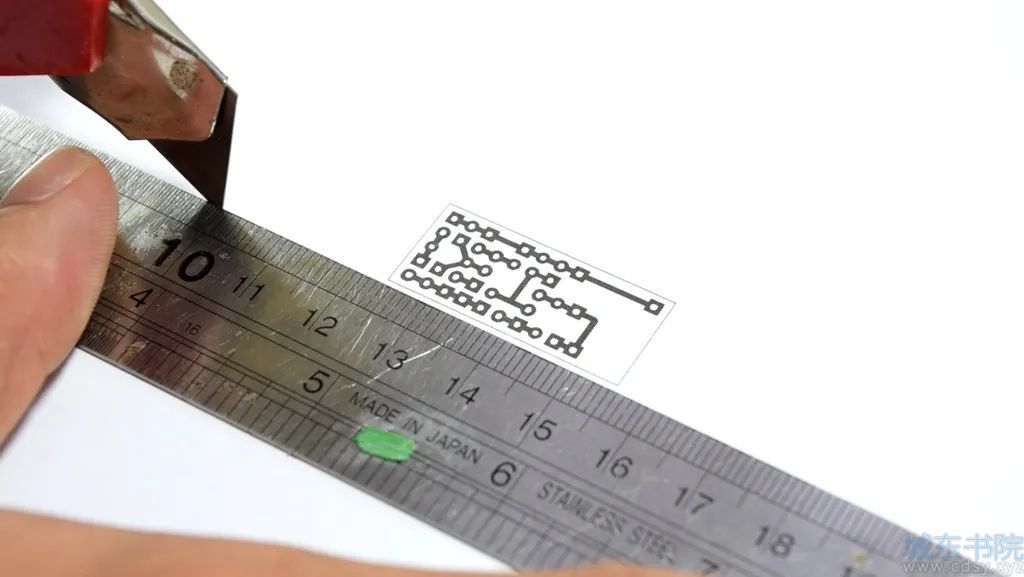

下载PDF文件，然后用打印机的标准设置打印，然后切割打印的布局。

第四步：制作PCB

我用的是所谓的呈现化PCB制造，它不同于碳粉转移方法。如果你不熟悉呈现pcb，最好使用碳粉转移方法。

___________________________

呈现PCB:我直接将我的PCB暴露在10W荧光灯下5分20秒，然后使用稀释的氢氧化钠溶液来呈现暴露的PCB。

___________________________

第五步：蚀刻PCB

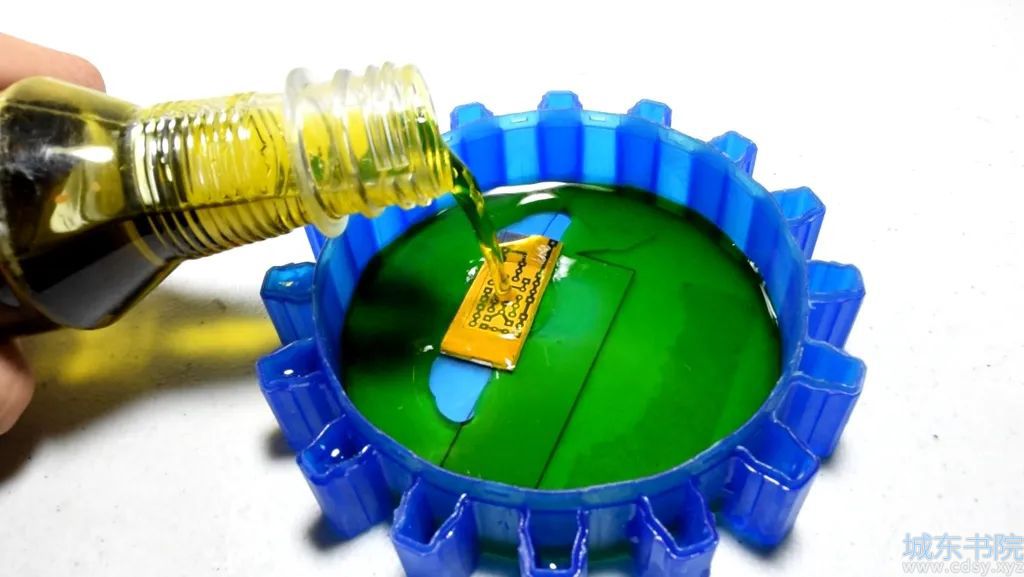

将三氯化铁倒在塑料托盘上，然后开始蚀刻PCB。

第六步：清洁PCB

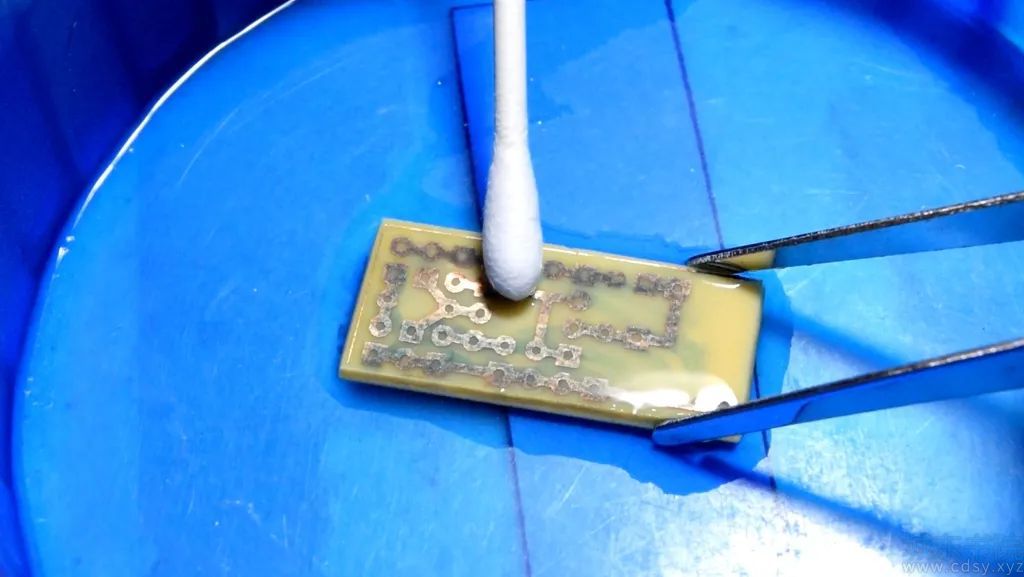

用棉签和丙酮去除光正层/调色剂。

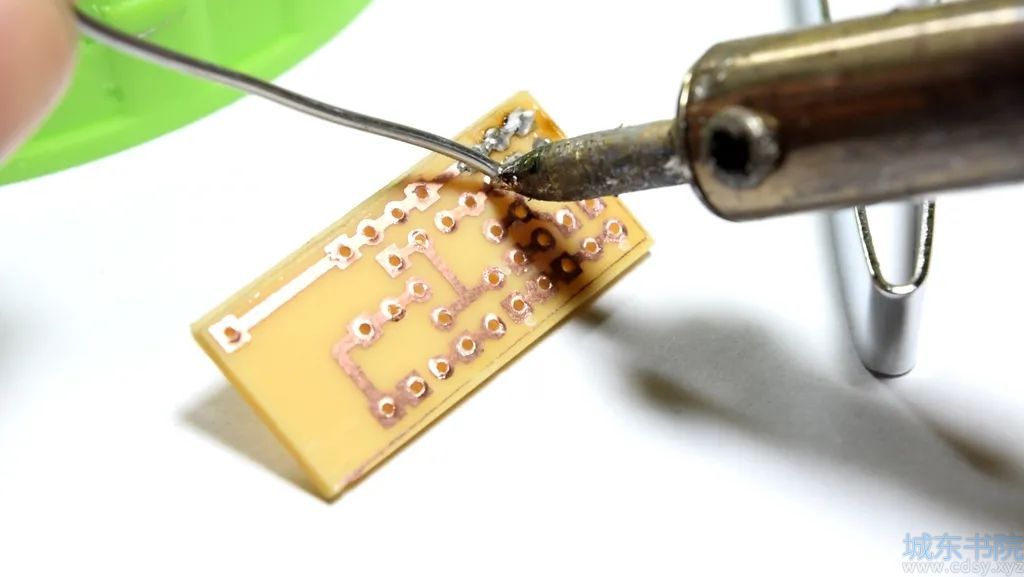

第七步：焊接组件

使用步骤2作为参考。先焊接较小的零件。从电阻器、电容器、晶体管、线圈、天线开始，然后是9V的电容夹。

第八步：构造线圈

剥离一个实心规格#18线。使用1/4“螺栓，然后把电线弯转7-8次。

第九步：添加天线

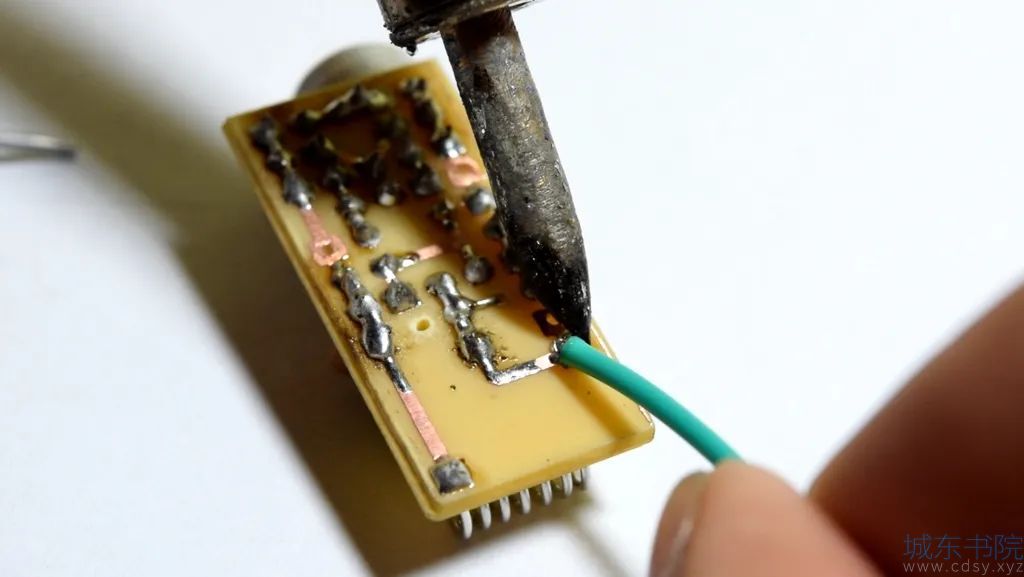

将连接线焊接到天线引脚，它位于第二个晶体管的集电极引脚上。最大8英寸，最小5英寸。

第十步：回收电池夹

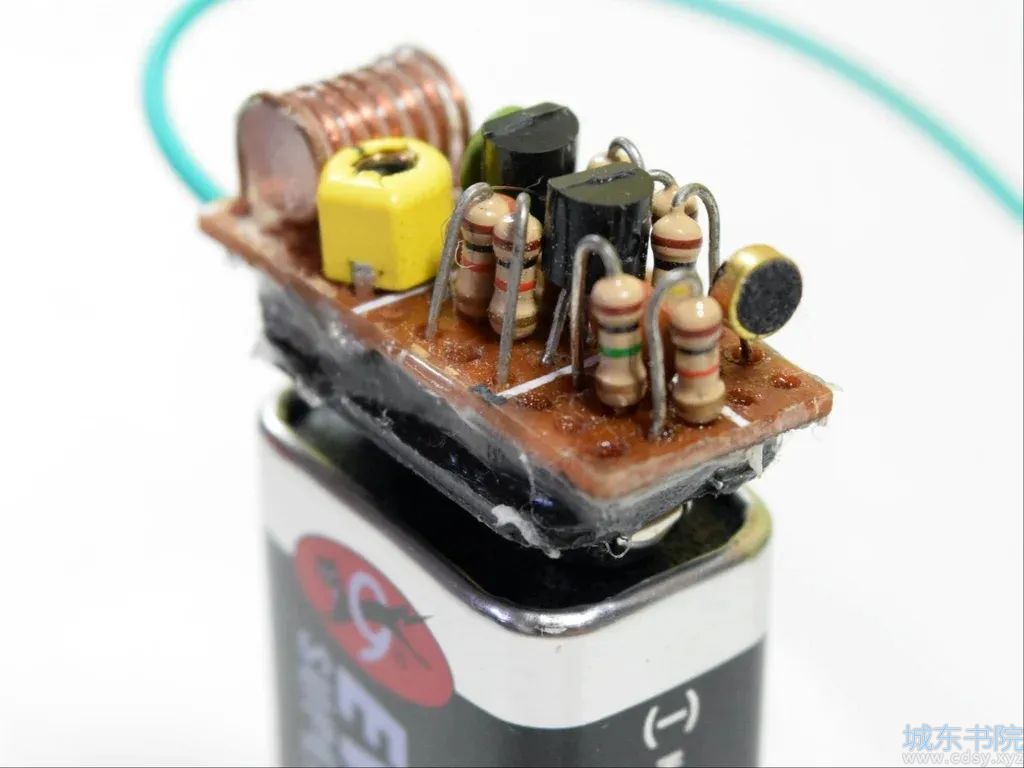

这款小巧的发射器的关键在于巧妙的电池夹。你可以通过拆卸一个废弃的9v电池来获得一个。

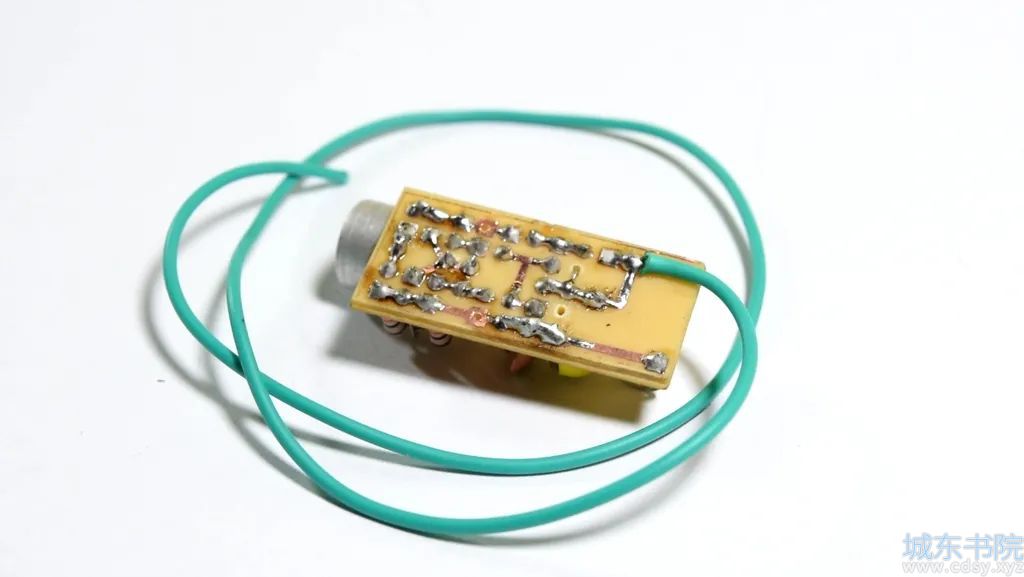

第11步：把它们粘在一起

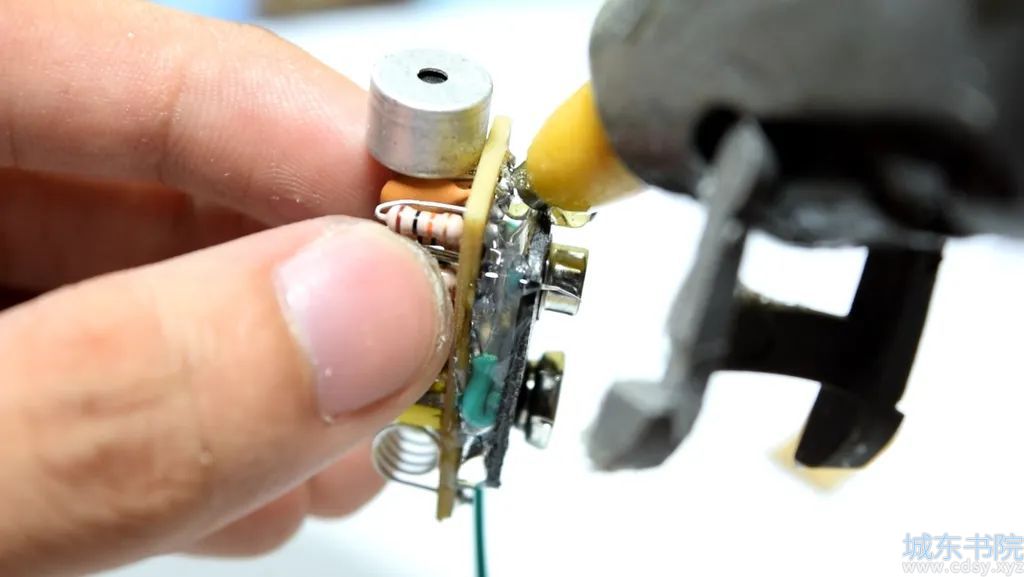

用一大块热熔胶把夹子和发射机电路固定在一起。

第12步：面包板版本

最近，人们一直在问我是否有可能在不制作PCB的情况下制作这个项目。答案是肯定的。事实上，我建立了我的第一个调频发射机在一个perfboard。

第14步：问答-提示和技巧

我在哪里可以买到零件?

如果你住在美国，我用过的所有部件都可以从Radioshack买到。你不相信我?我的第一个非回收发射机的部件来自纽约长岛的RadioShack分公司。

微调电容器的任何替代品?

最有可能的是，你会从一个废弃的晶体管收音机中找到一个，但是你可以用一个20pF的陶瓷电容器代替它，然后依靠线圈的调整来补偿。修剪帽有颜色编码，只使用红色，绿色或黄色。我用黄色是因为它覆盖的范围更广。

我应该用哪根电线?

只使用实心线，有厚度18 - 22规格。当我还是一个新手爱好者时，我担心零件的严格选择。不要太担心，最终你会学会在没有零件的时候即兴发挥。

为什么调音后频率会改变?

让我们承认，调收音机是一个该死的挑战!如果你用一个金属螺丝刀来调整修剪帽，机会是你最终会有一个不同的频率广播的时刻，你举起螺丝刀。这就是为什么推荐使用非导电螺丝刀的原因。

哪里可以找到不导电的螺丝刀?

你可以很容易地从电脑维修店或五金店找到一个。如果你真的找不到，那就用著名的Little Bits工具包吧。

可以连接3.5mm音频插孔吗?

是的，这是可能的!所有你需要做的是连接公共地，然后焊接一个1K欧姆电阻每个通道(L & R)形成一个结。现在焊接一根线从结到U1的集电极引脚(参见原理图)。您现在可以连接您的MP3播放器!我将发布一个关于这个mod的额外步骤。

我可以把它挂在12v汽车电池上吗?

这个项目仍然会在7v-14v的电压下运行，所以是的，它是兼容的。如果你想保持安全，防止电路烧毁，焊接一个10欧姆电阻串联调频发射机和12v电池。
