1.6元的蓝牙芯片，电路简单到令人发指！

前不久喵了个咪在群里发了一个1.6元的SOP8蓝牙芯片的信息，引起了大家的热烈讨论，我当然也按捺不住鸡冻的心情，立马下单买了几片。

此芯片的型号叫KT6368A

引用官方的介绍：

KT6368A 芯片是一款支持蓝牙双模的纯数据芯片，蓝牙 5.1 版本。芯片的亮点在超小尺寸，超级价格。以及简单明了的透传和串口 AT 控制功能。大大降低了嵌入蓝牙在其它产品的开发难度和成本。

同时支持 SPP 和 BLE 。但是只能任选其中一个协议使用。

备注：这款芯片最大的特点，就是成本低，使用简单，生产简单。无其他。同时支持低功耗。

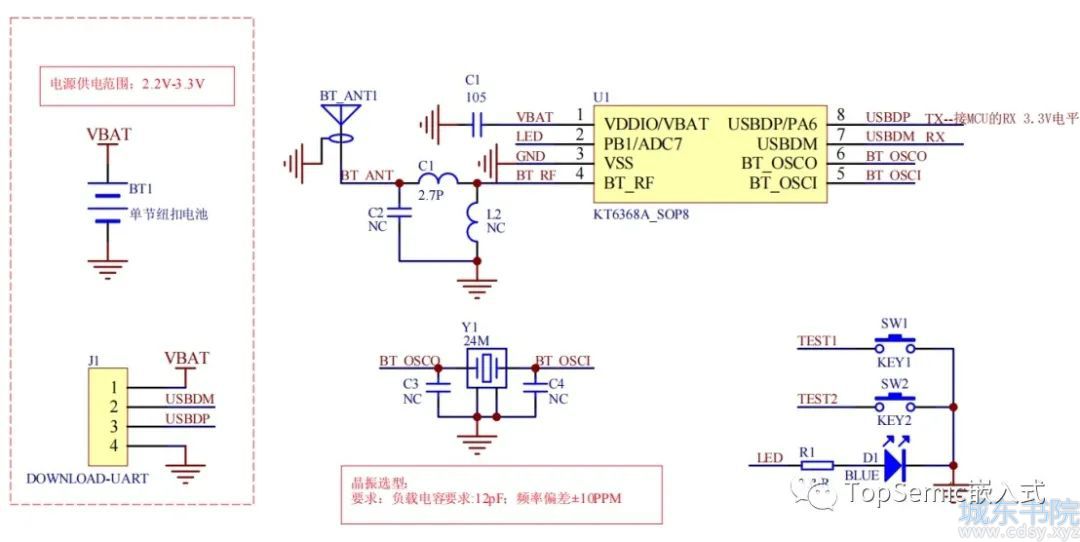

此芯片工作电路简单到令人发指：

只需要供个电、接了晶振、连接个天线，就可以通过串口收发数据了。

本想自己画个PCB，没想到等我要开干时，一个朋友都昨晚板子、焊接调试完了。于是问他要了2个多余的空板，自己用烙铁焊接了下。

板子就是参考上述原理图做的，有几点提醒的是：

1. 晶振24M，可以淘宝买蓝牙芯片的同时买上，3.5元10个。C3、C4电容不用焊。

2. C2、L2也不用焊接，PCB天线可以直接复制厂家提供的封装。
3. 芯片7脚和8脚虽然写的是USBDP和USBDM，其实是UART TX和RX。

焊接完成后，通过USB转TTL连接板子，供电和接上串口

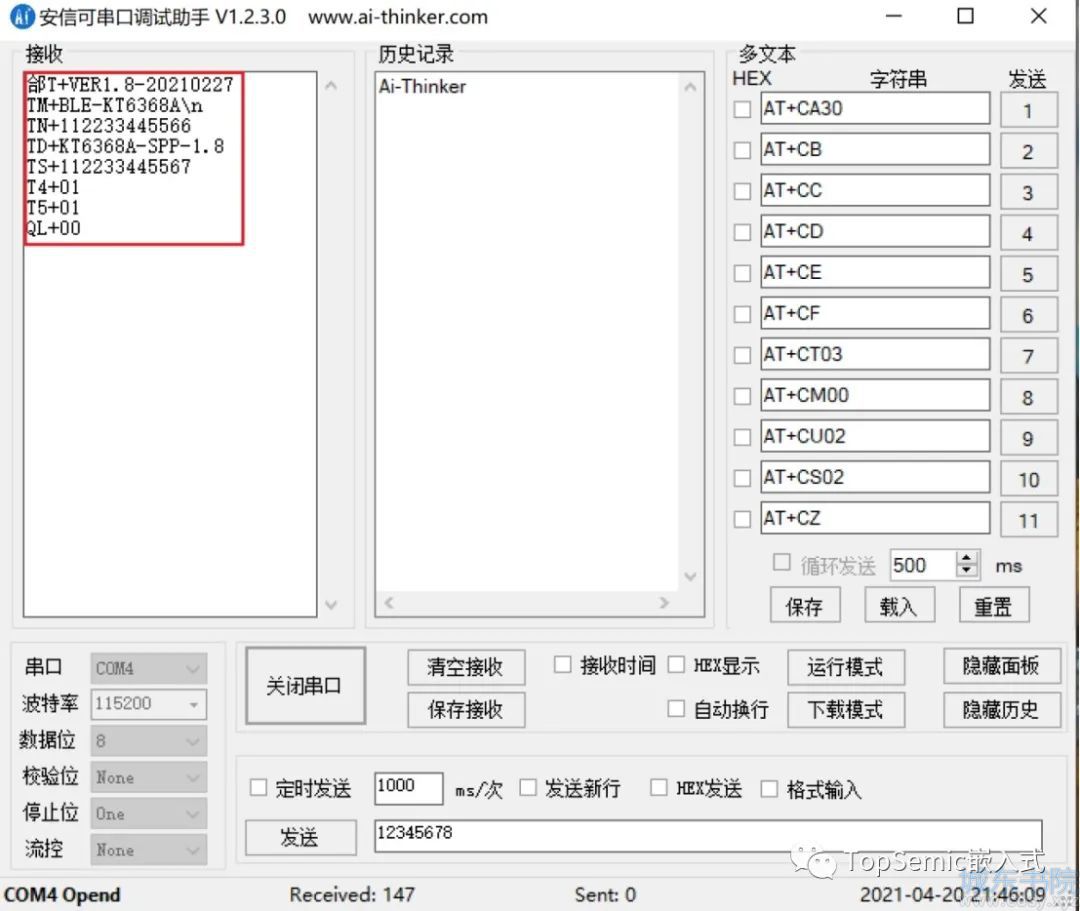

1）查看是否有打印信息

2）修改蓝牙名称和MAC地址

可以通过AT命令修改

3）软复位 AT+CZ/r/n

4）之后就可以进行手机和板子的数据收发

a）iPhone手机商店里直接下载Lightblue软件，安卓手机也有LightBlue_1.1.2.apk，我下面用的是iPhone手机

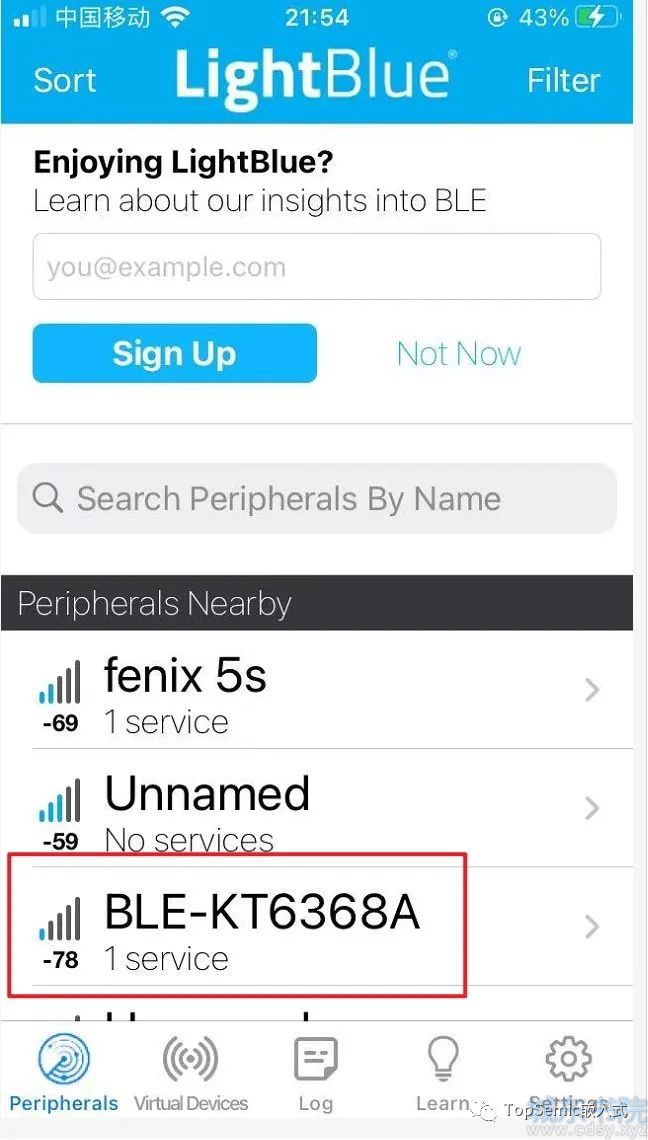

b）手机打开蓝牙，Lightblue打开后会搜索到附近的蓝牙，找到KT6368A对应的蓝牙

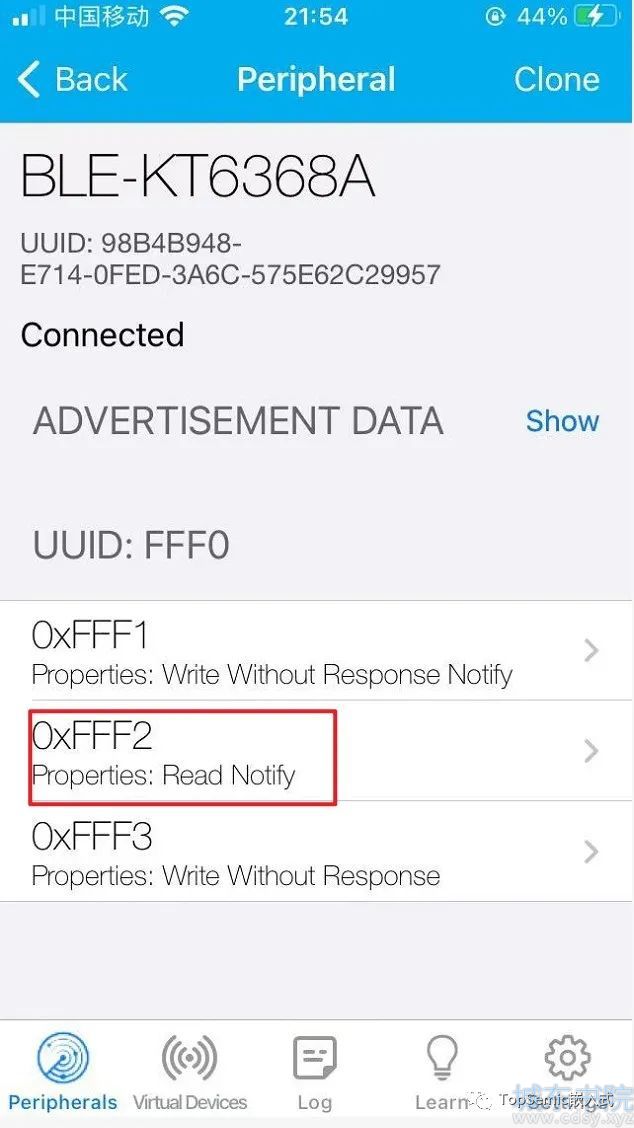

连接后状态如下：

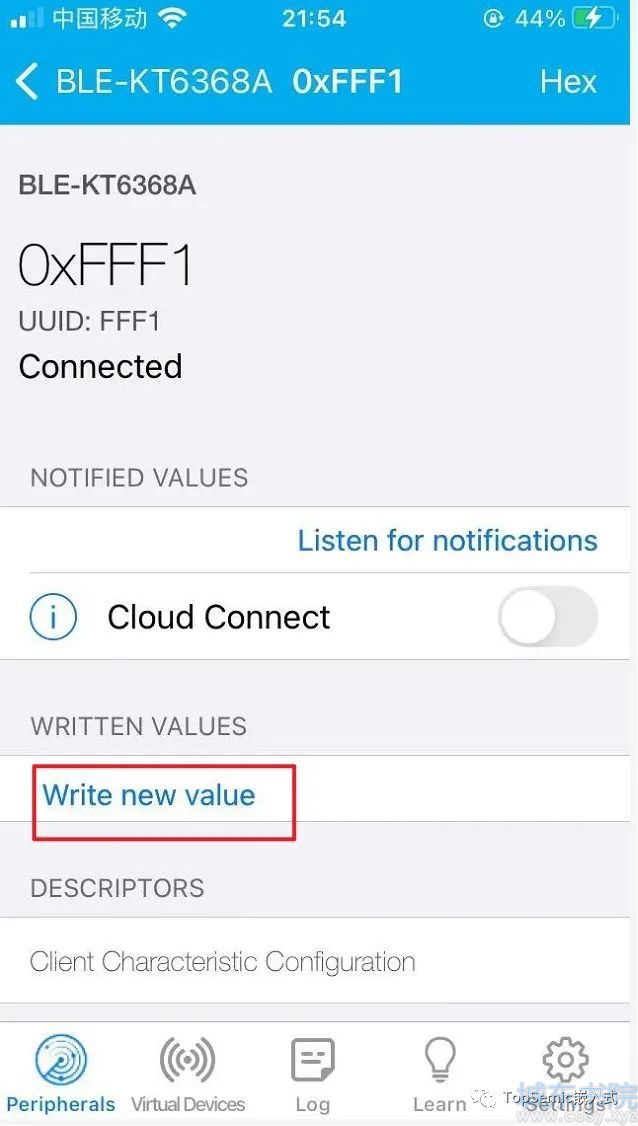

c) 手机给蓝牙板子发送数据

电脑端就可以看到发送的数据：

d) 板子蓝牙给手机发送数据

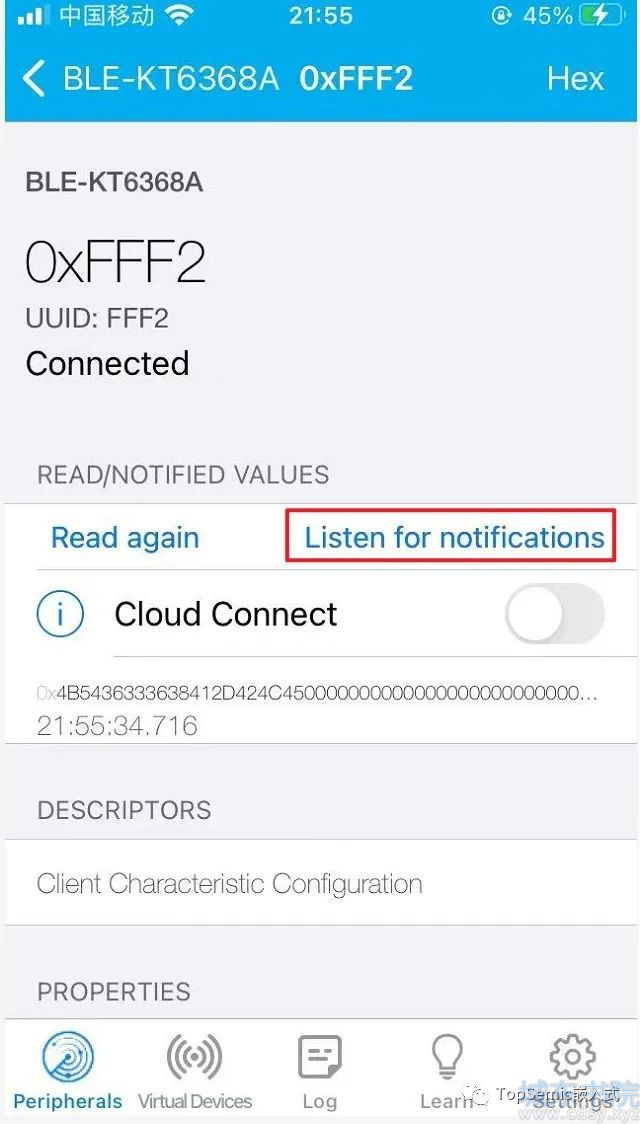

首先手机端打开Notify

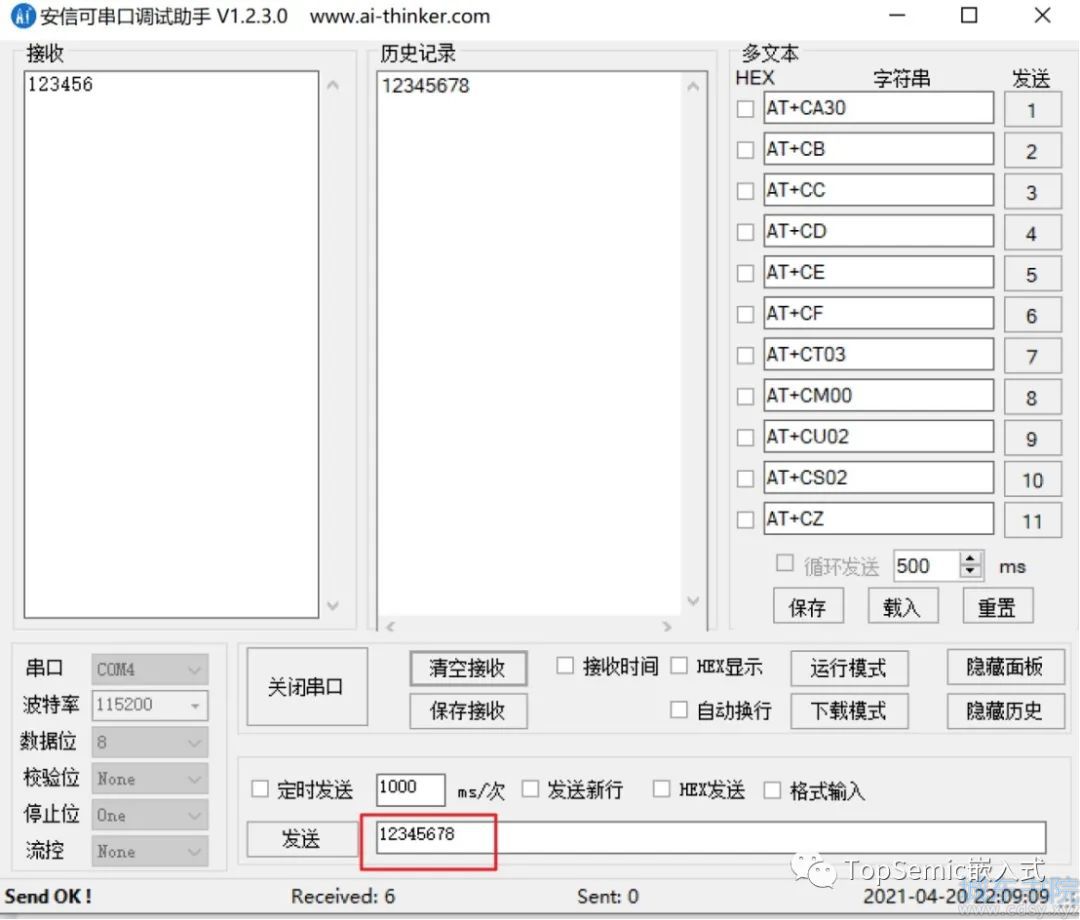

电脑端通过串口调试助手发送数据

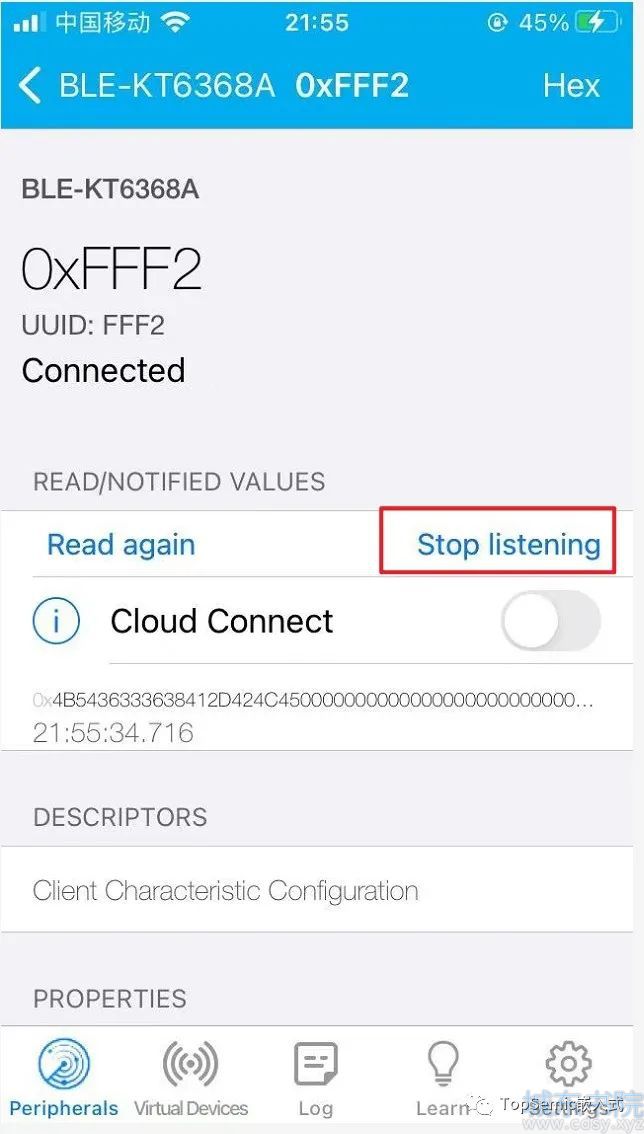

手机端就可以接收到对应的数据

这款芯片不愧为国人设计，充分理解广大工程师的心，简单易用，比常见的蓝牙SOC芯片使用要容易的太多。据说在自拍杆、防丢器等产品中大量使用。

在当前芯片普通缺货的背景下货源还很充足，可以作为一个蓝牙应用的备选。
