交流电源闪光灯

一个交流电源闪光灯，可灵活控制交流负载电路。控制输入电压和输出负载电压之间的光隔离允许控制输入与驱动器输出不同(并且隔离良好)。当施加推荐的控制输入电压时，电源闪光灯开始闪烁周期，只要触发输入保持施加状态，输出负载就会继续闪烁。该设计提供 240V 的“静默”输出开关交流负载高达 2 安培 (2 A)，并提供平滑的闪速周期控制选项。该设计是在一些易于使用的经济标准组件的帮助下实现的(我在 eBay 上得到了我的)。

该电路的工作原理非常简单：带有熟悉已久的定时器芯片 LM555 (IC2) 的可调脉冲发生器控制欧姆龙的通用固态继电器 由于 SSR 与输出负载串联，因此当 SSR 启用时，输出负载将被唤醒。电路中特意使用标准电位计(P1)来改变闪烁周期，NPN晶体管S8050(T1)用于驱动SSR。还有一个红色 LED (LED1) 用于指示脉冲活动。此外，基于常用的三引脚固定稳压器 LM7805 (IC1) 的 5V 稳压电源用于从 9V 至 12V 的外部控制输入电压为电路前端供电直流范围。

5V 电压直流G3MB-202P SSR版本

交流电源闪光灯的原理图为：

请注意，LM555 (IC2) 产生周期为 T 的连续方波(由 P1、R1、R2 和 C5 设置)，具有可调的标记：空间比/占空比。例如，如果 P1 的游标处于极低位置 (0R)，则近似值为：

周期 (T) = 1.777 秒

标记 = 1.053 秒

空间 = 723.8 毫秒

占空比 = 59%

频率 = 0.563 Hz

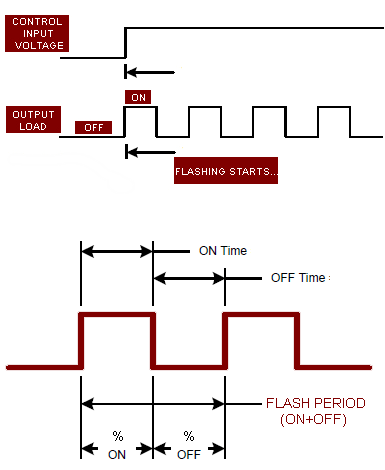

为了便于了解数学，只需参考下面显示的时序图即可。输出负载两端的电压类似于图中底部的实例。

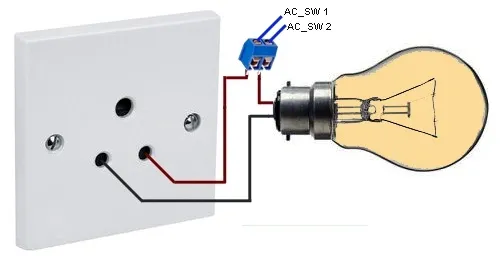

下面是一个模型电气接线图，供快速参考：
