电路分析要先学会拆分电路，电动车充电器电路分析

对于刚学习电子电路的小伙伴们来说

是不是常常感觉到电路分析很难

每次一看到一大张电路图，就会无从下手

这次作者就和大家分享一个分析电路的方法，总结起来就是一个字——拆

我们拿一个电动车充电器电路来试一下

电动自行车充电器

充电器电路板

先确定电路主要框图以及电路需满足的功能

电动车充电器种类繁多，电路数不胜数，但都离不开两个主要部分

电动车充电器框图

1.电源部分——电源部分一般由开关电源构成

2.充电控制部分——电动车使用的一般是硫酸蓄电池，任何电池都对充电电压以及充电电流敏感，所以需要充电控制

各类电压硫酸蓄电池充电参数

↑上面是硫酸蓄电池的充电参数

充电器电路拆分

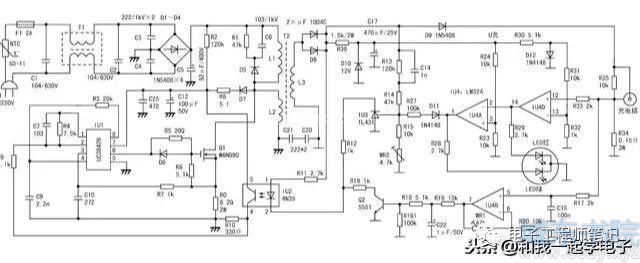

电动车充电器电路图

这一张电路图是一个36V&14AH电池的充电器电路图，今天我们就来分析它

图片较大，同学们如果看不清可以私信作者“电动车充电器电路”获取原版电路图

电路分成两大部分

通过前面介绍我们知道，充电器电路主要分成两大部分↑

开关电源部分我们不需要怎么分析，主要侧重于充电控制部分

充电控制主要分成三个阶段，对应三部分电路↓

1.充电指示以及转折电流电路

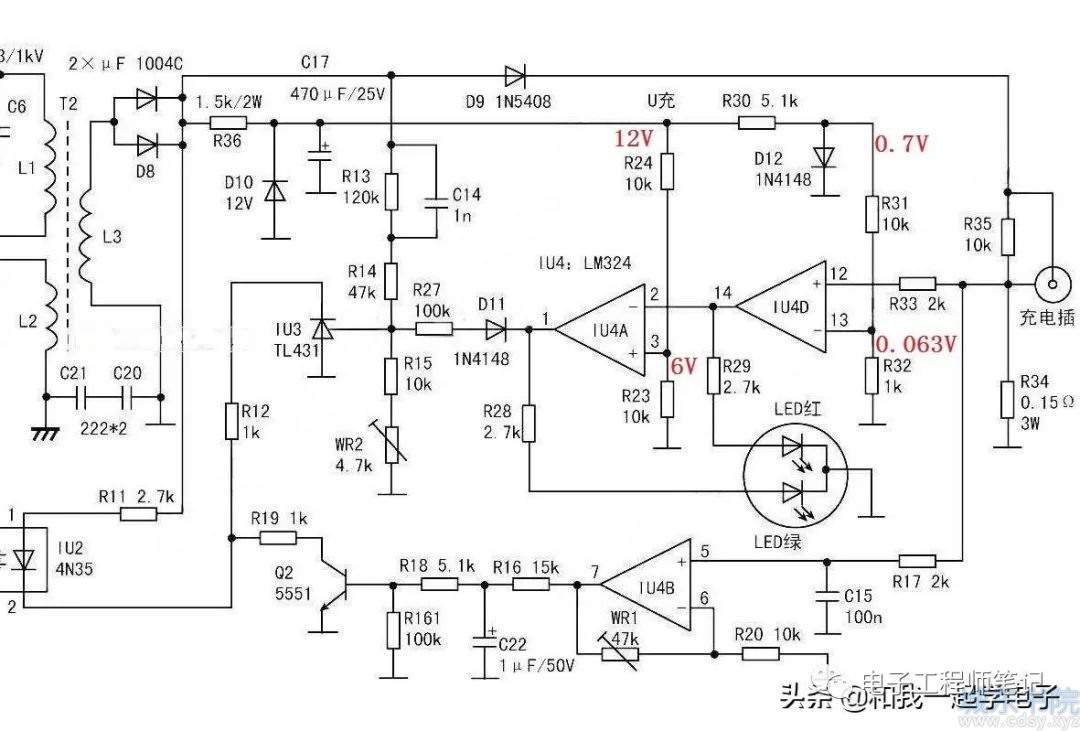

充电指示电路部分

R36和D10构成稳压电路，提供12V基准

R30和D12利用二极管压降构成0.7V基准

电池与充电器充电电压差距越大，充电电流越大

R34是电流取样电阻，当充电电流大于0.42A（0.063V/0.15R = 0.42A）时，IU4D的同相端大于反相端，运放输出电源电压，LED红亮起

而IU4A的反相端大于同相端，输出GND，LED绿不亮，TL431被拉低，反馈电路交给恒流电路控制

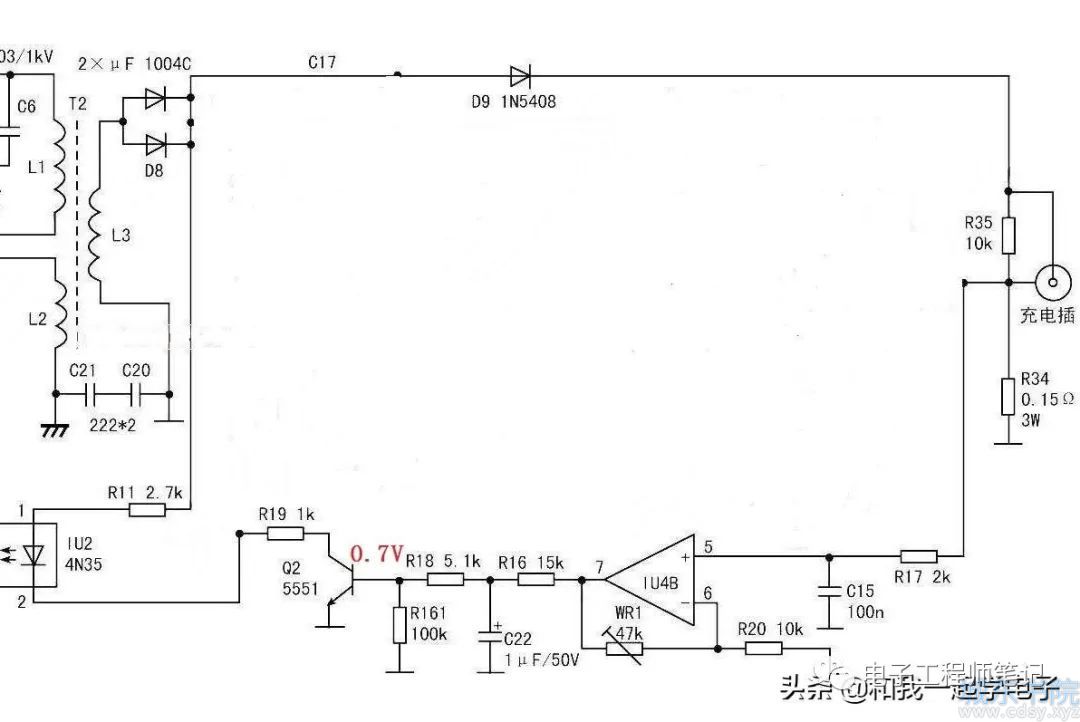

2.恒流控制电路

从图中可以看到，三极管Q2的导通程度受运放IU4B输出电压控制

而IU4B被接成了同相放大器结构，输出电压与电流取样电压成比例

恒流值范围为5.6A~0.98A，恒流值通过WR1调节

当电池电压越来越接近输出电压时，充电电流下降，小于转折电流0.42A时进入浮充阶段，IU4D输出GND，IU4A输出电源电压，LED绿灯亮起；Q2不导通，TL431控制反馈回路

3.充电电压控制以及浮充电路

这是一个由TL431和光耦搞成的电压反馈电路，通过计算电压输出范围为30.9V~44.25V
