【实操】成本几毛钱，DIY一个充电器

所有的元件都是从淘宝买的，淘宝特价版APP大家都知道，买这些小玩意很合适。

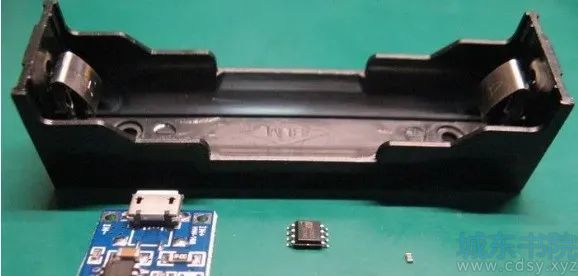

东西都在这，电池盒和4056充电板都是实付几分钱，AD4056ES是很久以前单独买的，两毛几一个，0603的122电阻也是库存，单个成本连一分钱都没有，所有东西成本加在一起就几毛钱而已。

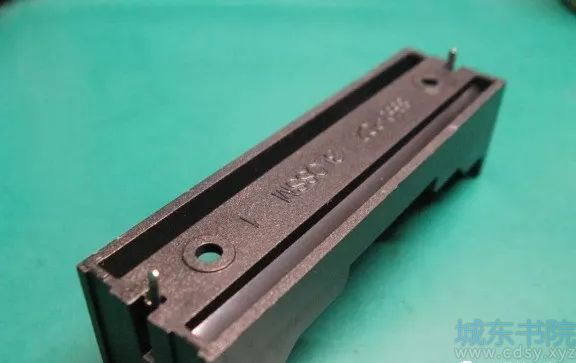

带针脚的单槽18650电池槽

外壳厚实耐用，弹片也够劲，保证和电池的接触良好

4056充电板，杂牌的IC

准备换成AD4056ES，优点两个，截止精准离散小、防反接不烧IC。

PTC加热台，准备换芯

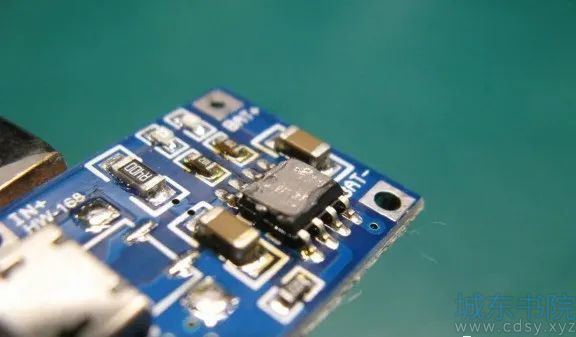

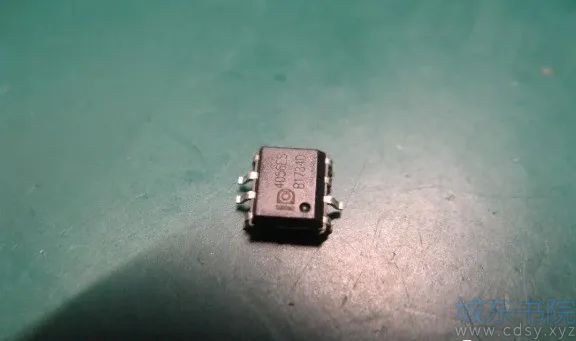

看不上原来的4056E，先换一个4056ES

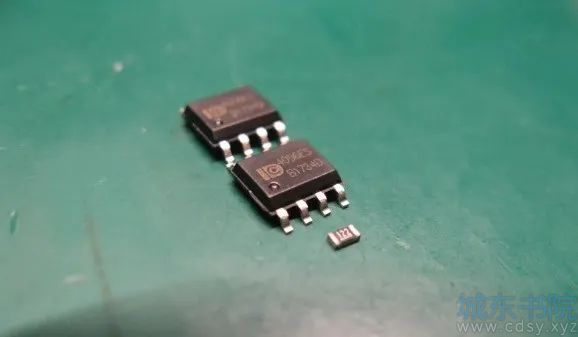

第二个4056ES需要处理一下引脚，

2、6、7脚保持原样不动；

1、3、4、5、8往下掰下去，准备和前面的4056ES焊接在一起

预涂一点硅脂有利于堆叠之后的散热

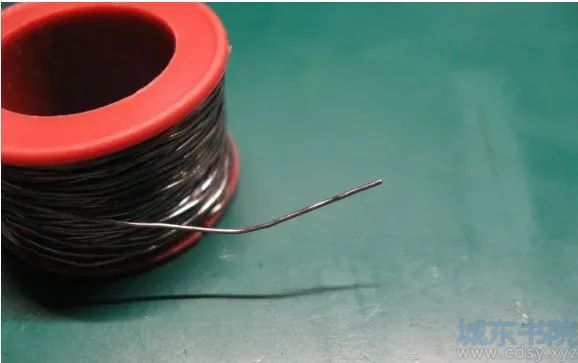

焊锡用的0.3mm的，方便控制引脚上锡的锡量

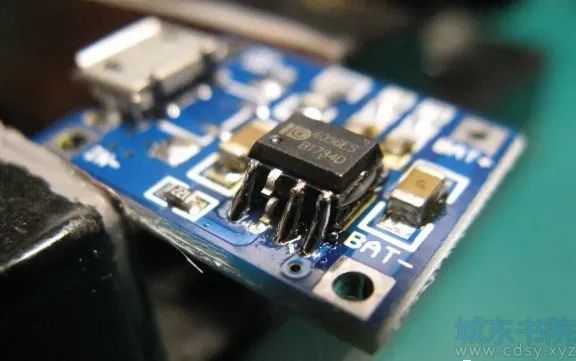

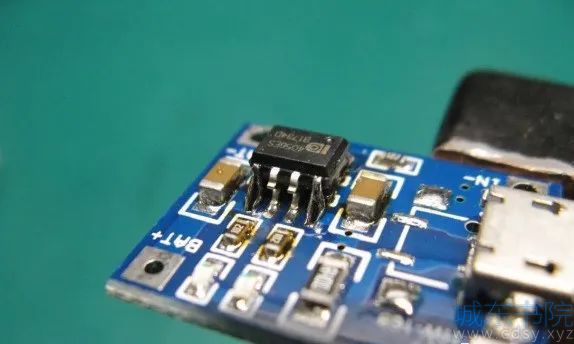

堆叠焊好了，每个引脚焊锡尽量多一点，有利于过流

另一面引脚的焊接

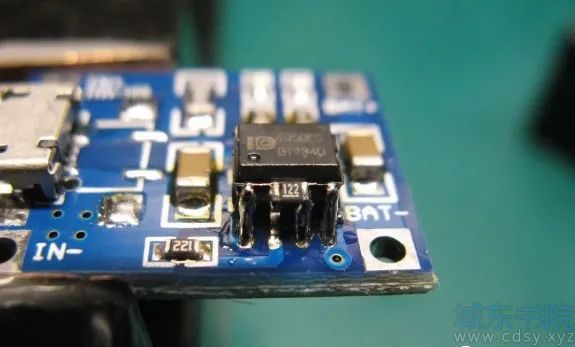

然后把122电阻焊接在2、3脚上，焊接是个细活，不能着急。122电阻是4056用于控制输出电流的大小，1A输出。

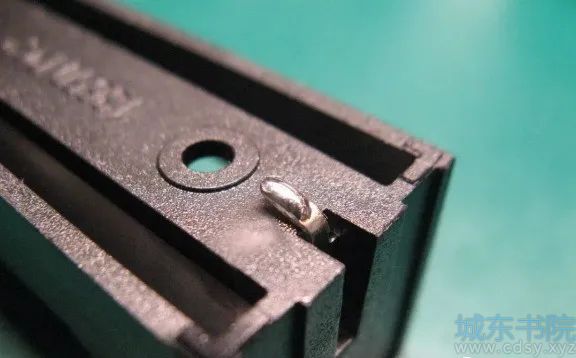

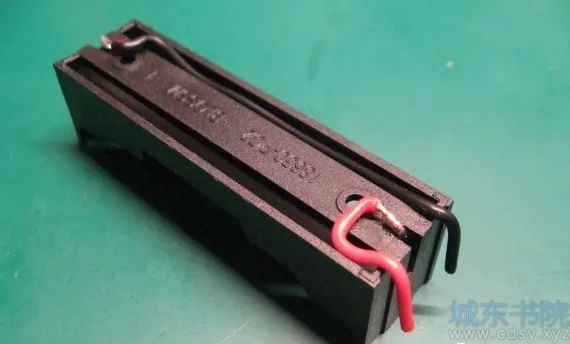

电池槽引脚掰弯然后上锡备用

焊接导线

导线和4056焊接起来

套上热缩管做绝缘

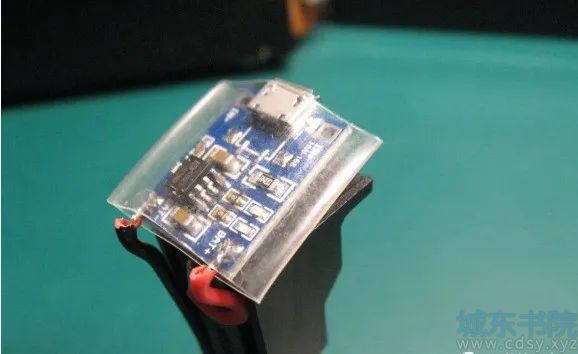

热风枪收缩完成的样子

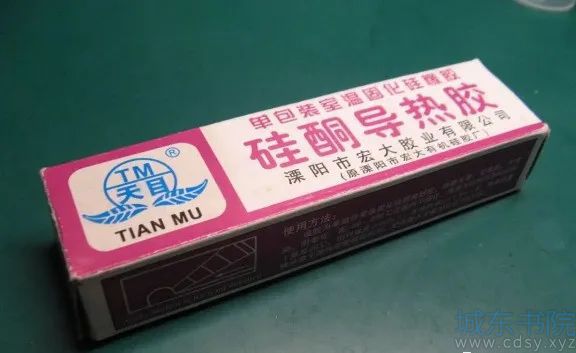

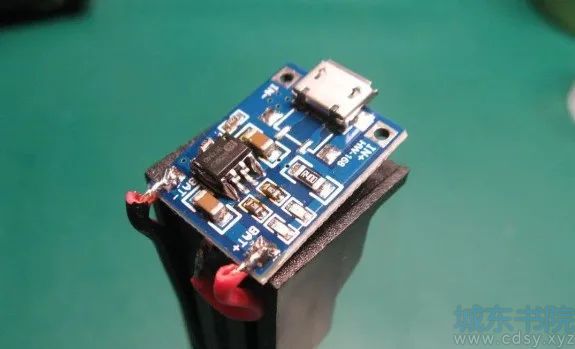

把4056板子和电池槽粘在一起，还是硅酮导热胶比较好，耐热且有韧性。AB胶、热熔胶、结构胶都不耐热，不合适用在这里。

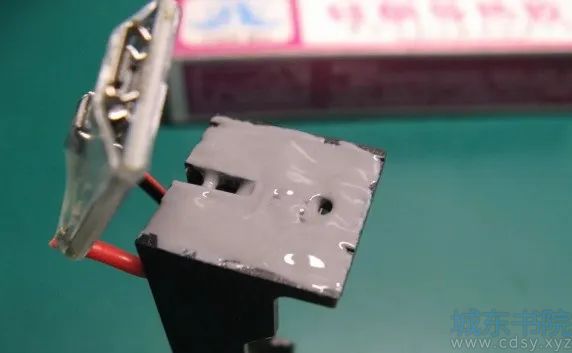

端面预涂一下

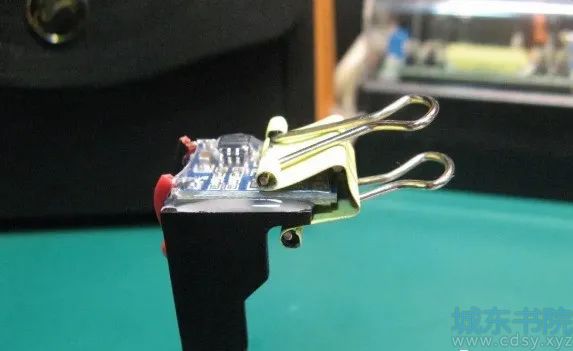

然后燕尾夹夹住，等一天的时间

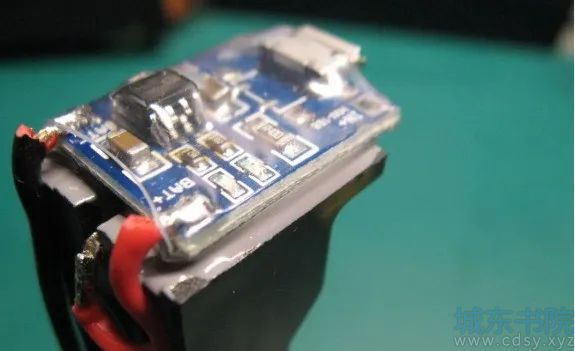

然后，喀嚓一声，一天过去了，板子和电池槽结合良好

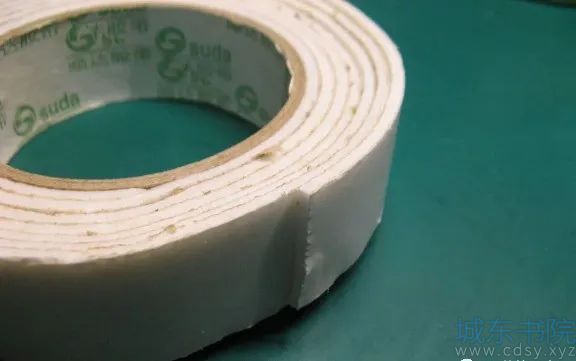

D超粘的双面泡沫胶带

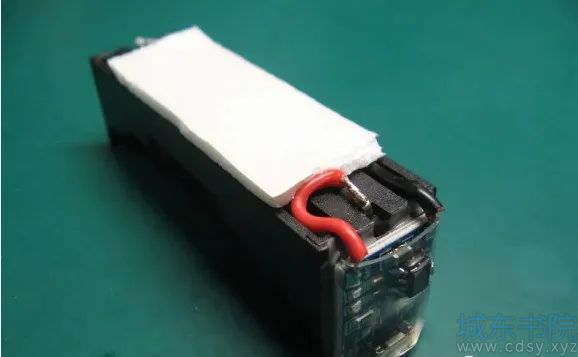

在电池槽底部做填充

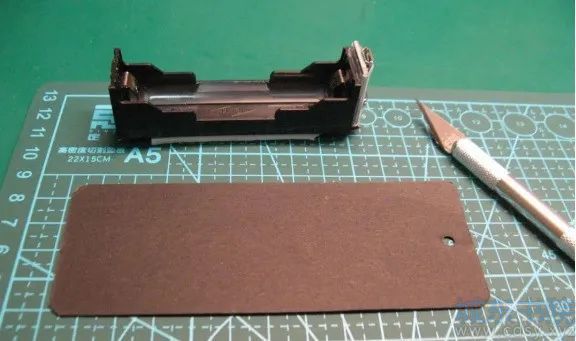

再找个硬纸卡，裁个底板

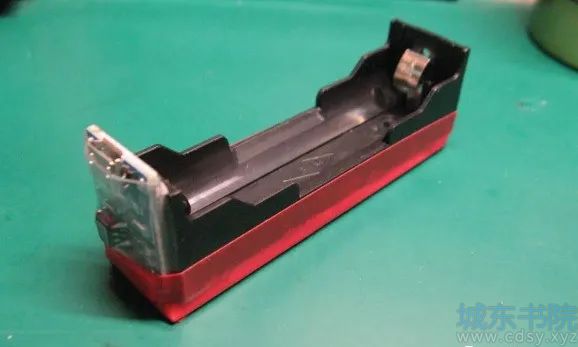

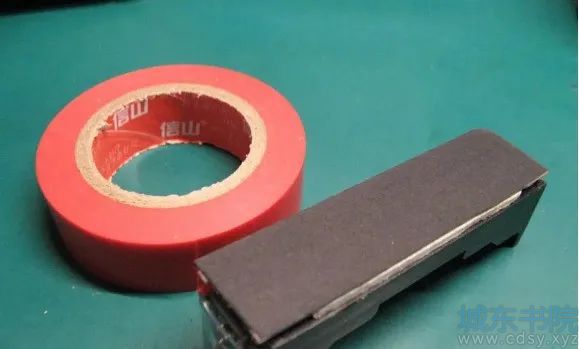

粘好底板，再用电工胶带做个围裙

围裙做好了

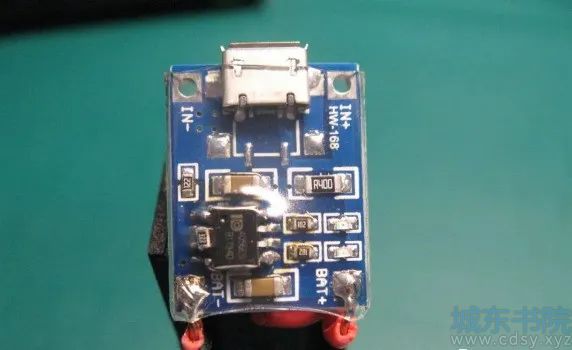

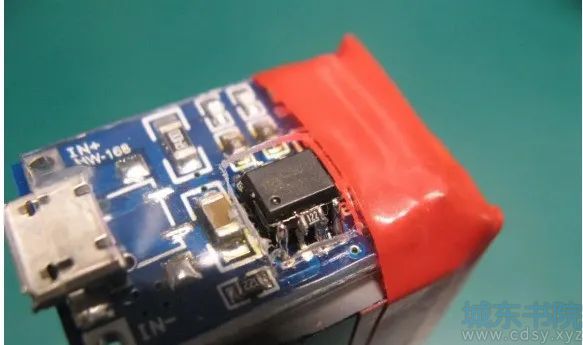

用刻刀把4056上面的热缩管都慢慢切掉，以利于散热

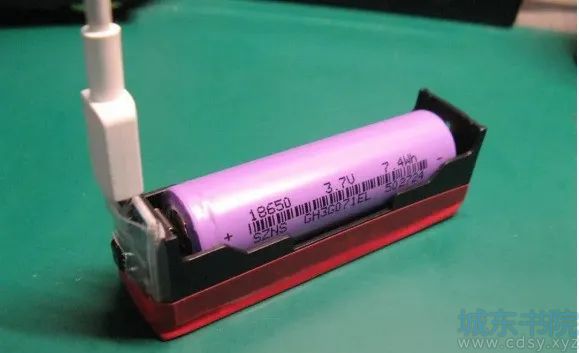

准备充电，电池是2000mAh的18650

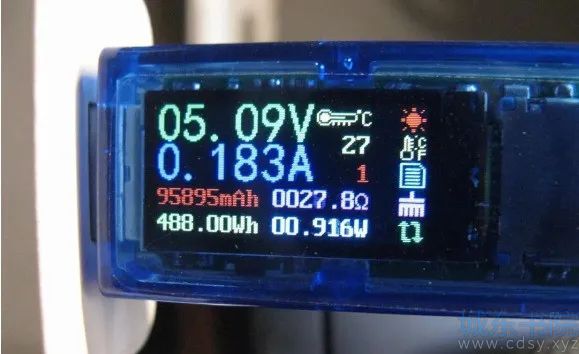

开始充电时，充电头输出的电流

然后就是等

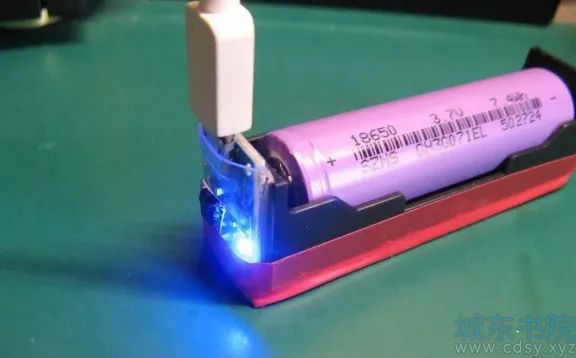

转灯了，这是充好了吗？

实际并没有充好，两片4056ES当中有一片输出电流降低到阈值后会截止并触发led，另一片没达到阈值还是会继续给电池充电

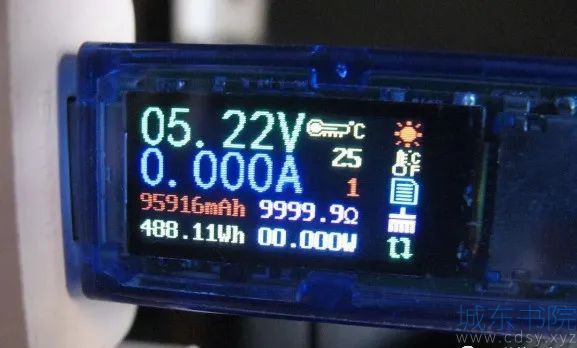

两片4056ES都截止了，充电头才会真正的停下来。

充电过程中，电流从2A下降到1A，大概用了45分钟左右，然后从1A到双路都截止，大概用了75分钟，2000mAh的电池，整个充电过程耗时2小时左右

文末小结一下：

优点：取材容易，价格便宜，制作容易，好用

缺点：芯片堆叠确实热，好在4056内部有温度控制，极端过热的情况下会自动降低输出电流以保护芯片。
