海思多媒体(MPP)开发(5)——区域管理(REGION&OSD字符显示)

时间:03-13来源:作者:点击数:126

(一)基本概念理解

(1)Overlay叠加

视频叠加区域,其中区域支持位图的加载、背景色更新等功能,简单理解就是可以设置透明度,也就是下面的Alpha值

(2)Cover遮挡

视频遮挡区域,其中区域支持纯色块遮挡,与Overlay叠加不同的是它不能加载图片,不能设置透明度

(3)Alpha通道

如果图形卡具有32位总线,附加的8位信号就被用来保存不可见的透明度信号以方便处理用,这就是Alpha通道。白色的alpha象素用以定义不透明的彩色象素,而黑色的alpha象素用以定义透明象素,黑白之间的灰阶用来定义半透明象素。

  • VPSS OVERLAY时,Alpha取值范围为[0, 255]。取值越小,越透明。
  • VPSS VENC 时,Alpha取值范围为[0, 127]。取值越小,越透明。

(4)Stride图像跨距

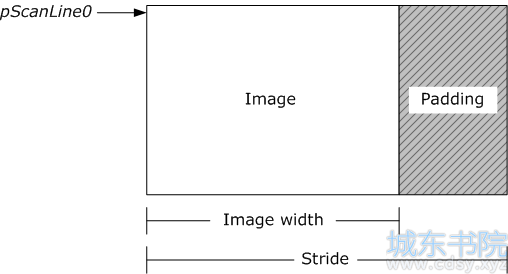

Image Stride(内存图像行跨度) 当视频图像存储在内存时,图像的每一行末尾也许包含一些扩展的内容,这些扩展的内容只影响图像如何存储在内存中,但是不影响图像如何显示出来;Stride 就是这些扩展内容的名称,Stride 也被称作 Pitch,如果图像的每一行像素末尾拥有扩展内容,Stride 的值一定大于图像的宽度值,就像下图所示:

两个缓冲区包含同样大小(宽度和高度)的视频帧,却不一定拥有同样的 Stride 值,如果你处理一个视频帧,你必须在计算的时候把 Stride 考虑进去;

在做OSD水印的时候,叠加图片的stride值大于region画布的宽度时,该图像添加到画布会失败。

(二)像素格式:

  • OVERLAY VENC类型支持:Argb1555,Argb4444
  • OVERLAY VPSS类型支持:Argb1555,Argb4444,Argb8888

ARGB---Alpha,Red,Green,Blue.一种色彩模式,也就是RGB色彩模式附加上Alpha(透明度)通道,常见于32位位图的存储结构。

(a)格式类型

ALPHA_8:数字为8,图形参数应该由一个字节来表示,应该是一种8位的位图,常见的颜色格式:

  • ARGB_4444:4+4+4+4=16,图形的参数应该由两个字节来表示,应该是一种16位的位图.
  • ARGB_8888:8+8+8+8=32,图形的参数应该由四个字节来表示,应该是一种32位的位图.
  • RGB_565:5+6+5=16,图形的参数应该由两个字节来表示,应该是一种16位的位图.

Argb1555 也就是15位表示透明度和分别使用5位表示R,G,B,构成一个32位的位图,其中有两个位没有使用到。(b)颜色格式:

同样是RGB颜色,但是颜色格式却有很多种,所以查颜色对照表得到的颜色与显示的颜色是不能对应的,需要转换或是直接对应格式查找。

(c)颜色转换

三种RGB格式表示方式:

  • RGB555: R-5bit,G-5bit,B-5bit
  • RGB565: R-5bit,G-6bit,B-5bit
  • RGB888: R-8bit,G-8bit,B-8bit

RGB888转RGB555

RGB888 :R7 R6 R5 R4 R3 R2 R1 R0 G7 G6 G5 G4 G3 G2 G1 G0 B7 B6 B5 B4 B3 B2 B1 B0

RGB555 :0 R7 R6 R5 R4 R3 G7 G6 G5 G4 G3 B7 B6 B5 B4 B3

其它格式于此类似。

(三)实时刷新OSD图像

在海思官方提供的region sample中,它们使用的是现成的图片,也就是直接拿现成的图片加载到视频流中去,这样有一个问题,就是如果我需要实时改变OSD的内容,这个就不好处理了。比如在视频中添加时间水印。

以时间水印为例,要实现将时间水印添加到视频流流中去,大的流程只有两个:

  • 生成带带时间的图像
  • 将时间图像加载到预设置的region画布中去

(1)生成时间位图:

这里需要使用到freetype、SDL、SDl_ttf这三个库。

  • FreeType2是一个简单的跨平台的字体绘制引擎
  • SDL(Simple DirectMedia Layer)是一套开放源代码的跨平台多媒体开发库,使用C语言写成。SDL提供了数种控制图像、声音、输出入的函数,让开发者只要用相同或是相似的代码就可以开发出跨多个平台(Linux、Windows、Mac OS X等)的应用软件。
  • SDL_ttf是TrueType字体渲染库,使用SDL库,几乎一样的便携。这取决于FreeType2处理TrueType字体数据。它允许程序员使用多个TrueType字体无需代码的字体渲染程序本身。随着轮廓字体和反走样的力量,高质量的文本输出可以毫不费力的获得。

需要将这三个库移植到海思设备中去,交叉编译移植过程这里不介绍,网上有很多介绍。

这里提供一个简单的测试程序:

  • /************************************************************
  • *Copyright (C),lcb0281at163.com lcb0281atgmail.com
  • *BlogAddr: caibiao-lee.blog.csdn.net
  • *FileName: debug_font_osd.c
  • *Description:测试生成带时间字符的图像
  • *Date: 2020-02-03
  • *Author: Caibiao Lee
  • *Version: V1.0
  • *Others:
  • *History:
  • ***********************************************************/
  • #include <stdlib.h>
  • #include <stdio.h>
  • #include <string.h>
  • #include "SDL/SDL.h"
  • #include "SDL/SDL_ttf.h"
  • #define FONT_PATH "./font/hisi_osd.ttf"
  • int string_to_bmp(char *pu8Str)
  • {
  • SDL_PixelFormat *fmt;
  • TTF_Font *font;
  • SDL_Surface *text, *temp;
  • if (TTF_Init() < 0 )
  • {
  • fprintf(stderr, "Couldn't initialize TTF: %s\n",SDL_GetError());
  • SDL_Quit();
  • }
  • font = TTF_OpenFont(FONT_PATH, 80);
  • if ( font == NULL )
  • {
  • fprintf(stderr, "Couldn't load %d pt font from %s: %s\n",18,"ptsize", SDL_GetError());
  • }
  • SDL_Color forecol = { 0xff, 0xff, 0xff, 0xff };
  • text = TTF_RenderUTF8_Solid(font, pu8Str, forecol);
  • fmt = (SDL_PixelFormat*)malloc(sizeof(SDL_PixelFormat));
  • memset(fmt,0,sizeof(SDL_PixelFormat));
  • fmt->BitsPerPixel = 16;
  • fmt->BytesPerPixel = 2;
  • fmt->colorkey = 0xffffffff;
  • fmt->alpha = 0xff;
  • temp = SDL_ConvertSurface(text,fmt,0);
  • SDL_SaveBMP(temp, "save.bmp");
  • SDL_FreeSurface(text);
  • SDL_FreeSurface(temp);
  • TTF_CloseFont(font);
  • TTF_Quit();
  • return 0;
  • }

工程中包含下面些内容:

  • biao@ubuntu:~/test/github/hisi_sdk_develop/freetype_SDL_Dl_ttf_debug$ tree -L 2
  • .
  • ├── bin
  • │   └── objs
  • ├── debug_font_osd.c
  • ├── debug_font_osd.h
  • ├── font
  • │   ├── hisi_osd.ttf
  • │   └── hisi_osd.ttf_df
  • ├── inc
  • │   ├── freetype2
  • │   ├── ft2build.h
  • │   └── SDL
  • ├── lib
  • │   ├── libfreetype.a
  • │   ├── libfreetype.so
  • │   ├── libfreetype.so.6
  • │   ├── libSDL-1.2.so.0
  • │   ├── libSDL.a
  • │   ├── libSDLmain.a
  • │   ├── libSDL.so
  • │   ├── libSDL_ttf-2.0.so.0
  • │   ├── libSDL_ttf.a
  • │   ├── libSDL_ttf.so
  • │   └── pkgconfig
  • ├── Makefile
  • ├── save.bmp
  • └── test
  • 8 directories, 18 files
  • biao@ubuntu:~/test/github/hisi_sdk_develop/freetype_SDL_Dl_ttf_debug$

生成保存的save.bmp图像如下:

(2)将字符水印添加到视频流中:

这里是根据官方sample修改而来,主要流程是:

  • 将解码器与编码器绑定,区域通道与编码通道绑定,从h264文件中读取数据流,输入到解码器中,由解码器中流向编码器,最后将编码器产生的数据存成文件。

编码之后的图像带有区域图像的水印,这里可以根据实际的分辨率设置VENC和VDEC。

  • /*************************************************
  • Function: BIAO_RGN_AddOsdToVenc
  • Description: 将视频文件添加时间水印
  • Input: none
  • OutPut: none
  • Return: 0: success,none 0:error
  • Others: 解码器输入的分辨率与编码器的输出分辨率可以不相同,
  • 比如将1080P图像解码后,可以再编码成720P图像。
  • Author: Caibiao Lee
  • Date: 2020-03-08
  • *************************************************/
  • HI_S32 BIAO_RGN_AddOsdToVenc(HI_VOID)
  • {
  • HI_S32 s32Ret = HI_SUCCESS;
  • RGN_HANDLE OverlayHandle;
  • HI_S32 u32OverlayRgnNum;
  • MPP_CHN_S stSrcChn, stDesChn;
  • RGN_ATTR_S stRgnAttrSet;
  • RGN_CANVAS_INFO_S stCanvasInfo;
  • BITMAP_S stBitmap;
  • VENC_CHN VencChn;
  • VDEC_CHN VdecChn;
  • VDEC_SENDPARAM_S stVdesSendPram;
  • VENC_PTHREAD_INFO_S stVencGetPram;
  • SIZE_S stSize;
  • FILE * pastream = NULL;
  • HI_U32 i;
  • int l_s32CanvasHandle = 0;
  • /**分配缓存**/
  • s32Ret = BIAO_RGN_SYS_Init();
  • if(HI_SUCCESS != s32Ret)
  • {
  • printf("SAMPLE_RGN_SYS_Init failed! s32Ret: 0x%x.\n", s32Ret);
  • goto END_O_VENC0;
  • }
  • /**创建区域,并将它添加到编码通道**/
  • OverlayHandle = 0;
  • u32OverlayRgnNum = 1;
  • s32Ret = BIAO_RGN_CreateOverlayForVenc(OverlayHandle, u32OverlayRgnNum);
  • if(HI_SUCCESS != s32Ret)
  • {
  • printf("SAMPLE_RGN_CreateOverlayForVenc failed! s32Ret: 0x%x.\n", s32Ret);
  • goto END_O_VENC1;
  • }
  • /**开启解码通道**/
  • VdecChn = 0;
  • s32Ret = BIAO_RGN_StartVdec(VdecChn);
  • if(HI_SUCCESS != s32Ret)
  • {
  • printf("SAMPLE_RGN_StartVdec failed! s32Ret: 0x%x.\n", s32Ret);
  • goto END_O_VENC2;
  • }
  • /**开启编码通道**/
  • VencChn = 0;
  • s32Ret = BIAO_RGN_StartVenc(VencChn);
  • if(HI_SUCCESS != s32Ret)
  • {
  • printf("SAMPLE_RGN_StartVenc failed! s32Ret: 0x%x.\n", s32Ret);
  • goto END_O_VENC3;
  • }
  • /**将解码通道绑定到编码通道**/
  • stSrcChn.enModId = HI_ID_VDEC;
  • stSrcChn.s32DevId = 0;
  • stSrcChn.s32ChnId = 0;
  • stDesChn.enModId = HI_ID_VENC;
  • stDesChn.s32DevId = 0;
  • stDesChn.s32ChnId = 0;
  • s32Ret = HI_MPI_SYS_Bind(&stSrcChn, &stDesChn);
  • if(HI_SUCCESS != s32Ret)
  • {
  • printf("HI_MPI_SYS_Bind failed! s32Ret: 0x%x.\n", s32Ret);
  • goto END_O_VENC4;
  • }
  • /**创建一个线程用来从h264文件中读取数据,模拟h264数据流**/
  • stSize.u32Width = DECODE_VIDEO_W;
  • stSize.u32Height = DECODE_VIDEO_H;
  • stVdesSendPram.bRun = HI_TRUE;
  • stVdesSendPram.VdChn = VdecChn;
  • stVdesSendPram.enPayload = PT_H264;
  • stVdesSendPram.enVideoMode = VIDEO_MODE_FRAME;
  • stVdesSendPram.s32MinBufSize = stSize.u32Height * stSize.u32Width / 2;
  • pthread_create(&g_stVdecThread, NULL, BIAO_RGN_VdecSendStream, (HI_VOID*)&stVdesSendPram);
  • /**更新OSD内容**/
  • l_s32CanvasHandle = 0;
  • pthread_create(&g_stRgnOsdThread, NULL, BIAO_UpdateCanvas, (HI_VOID*)&l_s32CanvasHandle);
  • /**创建一个线程,将编码器输出的数据存成文件**/
  • char pfilename[64];
  • sprintf(pfilename, ENCODE_H264_FILE);
  • pastream = fopen(pfilename, "wb");
  • HI_ASSERT( NULL != pastream);
  • stVencGetPram.pstream = pastream;
  • stVencGetPram.VeChnId = VencChn;
  • stVencGetPram.s32FrmCnt = 0;
  • pthread_create(&g_stVencThread, 0, BIAO_RGN_VencGetStream, (HI_VOID *)&stVencGetPram);
  • printf("\n#############Sample start ok! Press Enter to switch!#############\n");
  • /*************************************************
  • step 8: stop thread and release all the resource
  • *************************************************/
  • /**延时之后推出编解码**/
  • sleep(10);
  • bExit = HI_TRUE;
  • pthread_join(g_stVdecThread, 0);
  • pthread_join(g_stVencThread, 0);
  • pthread_join(g_stRgnOsdThread, 0);
  • bExit = HI_FALSE;
  • END_O_VENC4:
  • HI_MPI_SYS_UnBind(&stSrcChn, &stDesChn);
  • END_O_VENC3:
  • BIAO_RGN_StopVenc(VencChn);
  • END_O_VENC2:
  • BIAO_RGN_StopVdec(VdecChn);
  • END_O_VENC1:
  • BIAO_RGN_DestroyRegion(OverlayHandle, u32OverlayRgnNum);
  • END_O_VENC0:
  • SAMPLE_COMM_SYS_Exit();
  • return s32Ret;
  • }

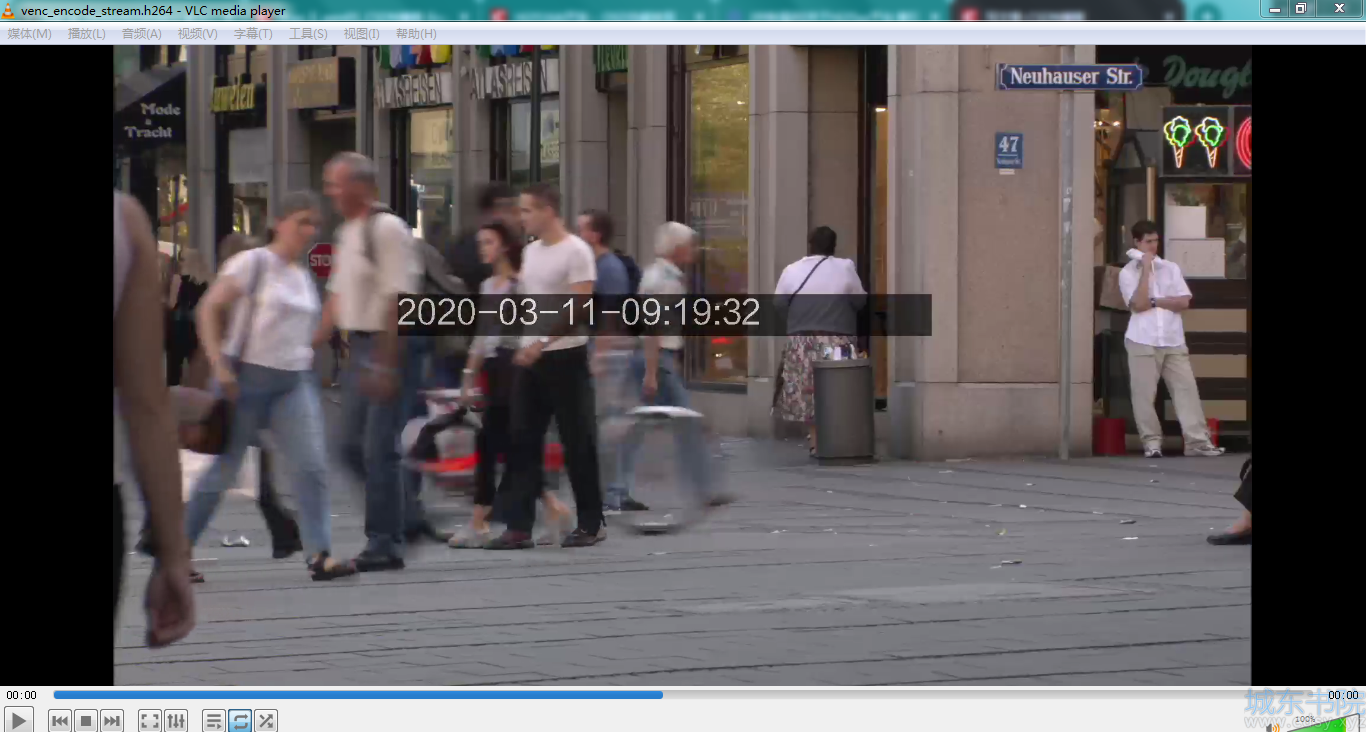

将海思官方视频添加水印之后的视频效果如下:

第一个生成时间图像的工程可以从下面获取:

GitHub:freetype_SDL_Dl_ttf_debug

CSDN :freetype_SDL_Dl_ttf_debug.tar.gz
