AutoCAD-线型

时间:10-14来源:作者:点击数:

更改线型

从“特性面板”指定虚线和其他不连续的线型。首先需要加载线型,然后才可以指定它。

在“线型”下拉列表中,单击“其他”。


此操作将显示“线型管理器”对话框。

执行以下步骤:

1.单击“加载”。选择要使用的一个或多个线型。请注意,虚线(不连续)线型具有多个预设大小。

2.单击“显示/隐藏详细信息”以显示其他设置。

3.为所有线型指定不同的“全局比例因子”- 值越大,划线和空格越长。单击“确定”。

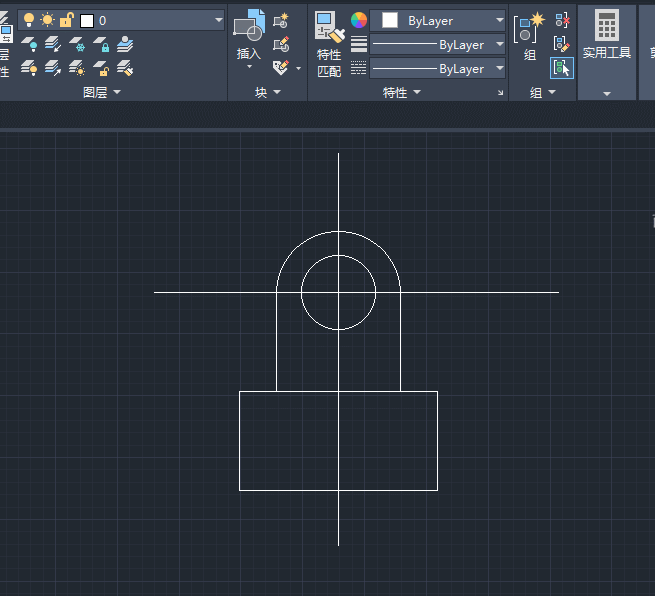

4.加载了您计划使用的线型后,您可以选择任何对象,并从“特性面板”或“特性选项板”指定线型。完整操作参考动图如下:

/subpart/image/201909/71d3b6952e5b4bd5cb3b1b94bcc1144e.gif

更改线型全局比例因子

【线型比例因子】命令:LTSCALE(在命令窗口中输入LT)

LTSCALE是控制线型的全局比例因子,它将影响图样中所有非连续线型的外观。

全局比例因子”- 值越大,划线和空格越长。

如下图显示了使用不同比例因子时点划线的外观。


具体操作如下:

1.输入命令“LT”打开“线型管理器

2.选中当前图形中你正在使用线型

3.【全局比例因子】文本框中输入新的比例值。就可以改变线型的外观。完整操作动图参考如下:

/subpart/image/201909/b0ef272c63a68d5e9876618dd3ef568c.gif
