AutoCAD-定义块

1、打开软件，绘制任意一个图形对象，（以粗糙度符号标志为例）

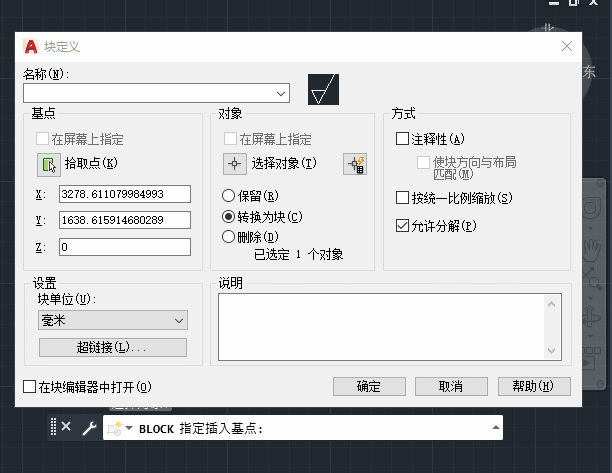

2、输入命令“B”，弹出块定义对话框；

2、在“块定义”弹框中，点击选择对象右侧图示位置，然后选中图中要定义为块的图形，选中后，按Enter键，返回到工具栏中。

3、在图示位置“基点”一栏中，在图示位置对基点（以图形底部基点为例）进行选择。

4、基点选择成功之后，输入你要定义块的名字，以及单位等，然后点击右下角“确定”即可。

5、图形对象在上一步被定义称“块”，这一步操作，是为了验证此图块是否能正常插入绘图区域，点击图示位置工具栏中的“插入”，然后点击你定义的块，即可直接添加块，快速绘制图形。

6、在“块”面板中，点击“编辑”，然后选择你所定义的块，点击“确定”，在快编辑器中即可编辑你所定义的块，编辑完毕之后，点击右上角的“关闭编辑器”，即可退出编辑保存块。
