Android动画之一:Tween Animation(补间动画)示例详解

时间:05-29来源:作者:点击数:

0 摘要

今天花了一天时间学习了Android动画的一种——View Animation(视图动画),好记性不如烂笔头,赶紧写篇博客记录下吧!动画的使用是Android开发中常用的知识,今天就和大家一起了解下。知识点新鲜出炉,欢迎大家交流研讨!

本篇博客除了简单介绍Android动画知识外,还会通过示例代码(注释很详细哦)重点介绍Tween Animation(补间动画)的使用方法及特点。

1 Android动画分类

Android中动画主要包括View Animation(视图动画)和Property Animation(属性动画,Android 3.0 后新增)两大类,其中View Animation又分为Tween Animation(补间动画)和Frame Animation( 帧动画),Tween Animation主要有AlphaAnimation(透明)、TranslateAnimation(平移)、RotateAnimation(旋转)和ScaleAnimation(缩放)4种。下图可以帮大家更快地了解Android动画的分类。

Android动画分类

2 Tween Animation

首先说下视图动画,顾名思义,View Animation只能应用于视图View上,而且只支持对整个视图进行操作,比如缩放旋转等。它并不改变View的属性,只是改变了View对象绘制的位置,并没有改变View对象本身。比如,你有一个屏幕左上角的Button,通过补间动画将其移动到右下角,动画过程中Button的可点击区域仍是左上角,因为实际上Button还是停留在屏幕左上角,补间动画知识改变了视觉效果而已。另外,它的动画效果单一,只能实现透明、平移、旋转和缩放这些简单的需求。

需要说明的是,Frame Animation(帧动画)也属于视图动画,但是动画效果和补间动画(透明、平移、旋转和缩放)不太一样,我们会在下一篇博客单独讨论。下面,我们一起来探讨下Tween Animation(补间动画)的使用。文中示例是对一个居中显示的图片进行操作,MainActivity的布局文件如下(算了,不贴代码了,放个截图吧,有时间自己敲一下咯)。另外,你需要知道:Android坐标系原点为左上角,X、Y轴分别向右、向下为正。

activity_main.xml

2.1 AlphaAnimation

实现方式(补间动画均可以通过代码和Xml两种方式实现)。

2.1.1 实现方式

代码方式

	// 1.获取AlphaAnimation实例,传入起止透明度
        // 设置起止透明度,取值范围0~1(透明~不透明)
        float fromAlpha = 1.0f;
        float toAlpha = 0.5f;
        Animation animation = new AlphaAnimation(fromAlpha, toAlpha);

        // 2.设置动画时长,单位为毫秒
        animation.setDuration(3000);

        // 3.其他可选设置,xml都有对应的属性
        animation.setStartOffset(2000);// 设置动画开始延时,单位毫秒
        animation.setFillAfter(true);// 设置动画结束后保留最后状态
        animation.setRepeatCount(2);// 设置动画重复次数(默认为0,也就是说设置重复次数为n动画会播放n+1次),Animation.INFINITE无限播放
        animation.setRepeatMode(Animation.REVERSE);// 设置重复时播放的模式,Animation.RESTART(1):顺序播放;Animation.REVERSE(2):逆序播放
        // 设置为逆序播放时:首次顺序播放,第2次逆序播放,第3次顺序播放……

        // 4.开始动画
        mImageView.startAnimation(animation);

	// XML方式实现
        // loadAnimationFromXml(R.anim.view_animation_alpha);

Xml方式

右键res文件夹>New>Android Resource File>出现New Resource File对话框,File name自定义(如view_animation_alpha)、Resource Type选择Animation、Root element输入alpha(与动画效果对应),OK后res文件夹下自动创建了anim文件夹及其xml文件。

创建其他补间动画资源文件方式与此相同,后续不再赘述。

创建补间动画资源文件 view_animation_alpha.xml

view_animation_alpha.xml代码如下,其中属性与代码方式设置一一对应,可对比理解:

<?xml version="1.0" encoding="utf-8"?>
<alpha xmlns:android="http://schemas.android.com/apk/res/android"
       android:fromAlpha="1.0"
       android:toAlpha="0.5"
       android:duration="3000"
       android:startOffset="2000"
       android:fillAfter="true"
       android:repeatCount="2"
       android:repeatMode="reverse">
    <!--fromAlpha和toAlpha取值范围0~1,0表示完全透明、1表示完全不透明-->
</alpha>

MainActivity调用代码如下:

   /**
     * 使用Xml生成动画
     * @param animResourceID 动画资源ID(例如R.anim.view_animation_alpha)
     */
    private void loadAnimationFromXml(int animResourceID) {
	// 通过AnimationUtils.loadAnimation(Context context, @AnimRes int id)获取Animation实例
        Animation animation = AnimationUtils.loadAnimation(this, animResourceID);
        // ImageView开始动画传入上述Animation实例
        mImageView.startAnimation(animation);
    }

2.1.2 动画效果

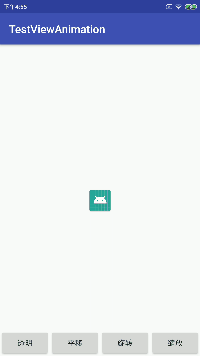

下面动图为不设置repeatCount和repeatMode的效果,动画播放完停留在最后状态,恢复到开始状态是动图循环造成的(摊手)。

透明动画效果

可以看到,代码方式实现补间动画比较简单,基本流程如下:

(1)获取Animation实例;

(2)设置动画时间及其他属性(可选)

(3)通过View的startAnimation()方法开始动画

Xml方式可以实现和代码方式一样的动画效果,当需要改变动画效果时只需要改变Xml文件就行,可维护性更好些。但是有些动画属性是运行时才决定的,就只能用代码方式实现了。

2.2 TranslateAnimation

2.2.1 实现方式

代码方式

  • 构造方法一:

TranslateAnimation(float fromXDelta, float toXDelta, float fromYDelta, float toYDelta)

// 传入起止位置相对于View原位置的X、Y绝对偏移

         // 平移动画的起始点应为View的中心点,而不是左上角
         // 1.获取TranslateAnimation实例,传入起止XY坐标(都是相对于View原位置的绝对偏移量)
         float fromXDelta = 0f;// 开始时View相对于原位置的X偏移
         float toXDelta = 400f;// 结束时View相对于原位置的X偏移
         float fromYDelta = 0f;// 开始时View相对于原位置的Y偏移
         float toYDelta = 400f;// 结束时View相对于原位置的Y偏移

         // 此构造函数坐标Type为Animation.ABSOLUTE
         Animation animation = new TranslateAnimation(fromXDelta, toXDelta, fromYDelta, toYDelta);

         // 2.设置动画时长,单位为毫秒
         animation.setDuration(3000);

         // 3.开始动画
         mImageView.startAnimation(animation);

         // XML方式实现
         // loadAnimationFromXml(R.anim.view_animation_translate1);
  • 构造方法二:

TranslateAnimation(int fromXType, float fromXValue, int toXType, float toXValue,

int fromYType, float fromYValue, int toYType, float toYValue)

// 传入起止位置相对于View原位置的XY Type及偏移

这里需要传入的XYType,主要有3种(这里理解了下面就没问题了):

(1)Animation.ABSOLUTE:默认为此,表示绝对像素值(相当于Xml中数值不加后缀,如"0")

(2)Animation.RELATIVE_TO_PARENT:相对于父控件的百分比(相当于Xml中数值加%p后缀,如"50%p",p为parent的缩写)

(3)Animation.RELATIVE_TO_SELF:相对于自身(相当于Xml中数值加%后缀,如"200%")

	// 1.获取TranslateAnimation实例,传入起止XY坐标及坐标类型
        int fromXType = Animation.ABSOLUTE;// 绝对(相当于Xml中数值不加后缀,如"0")
        float fromXDelta = 0f;// X从原位置开始
        // float fromXDelta = mImageView.getX();// 由于ImageView设置了居中,要想从原位置开始动画就不能通过这种方式
        int toXType = Animation.RELATIVE_TO_PARENT;// 相对于父布局(相当于Xml中数值加%p后缀,如"50%p",p为parent的缩写)
        float toXDelta = 0.5f;// 结束时向右偏移为父布局宽度的一半

        int fromYType = Animation.ABSOLUTE;// 绝对
        float fromYDelta = 0f;
        int toYType = Animation.RELATIVE_TO_SELF;// 相对于自身(相当于Xml中数值加%后缀,如"200%")
        float toYDelta = 2f;// 结束时向下偏移自身高度的两倍

        Animation animation = new TranslateAnimation(
                fromXType, fromXDelta,
                toXType, toXDelta,
                fromYType, fromYDelta,
                toYType, toYDelta);
        // 2.设置动画时长,单位为毫秒
        animation.setDuration(3000);

        // 3.开始动画
        mImageView.startAnimation(animation);

        // XML方式实现
        // loadAnimationFromXml(R.anim.view_animation_translate2);

Xml方式

  • 对应构造方法一的Xml(view_animation_translate1.xml):
<?xml version="1.0" encoding="utf-8"?>
<translate xmlns:android="http://schemas.android.com/apk/res/android"
           android:fromXDelta="0"
           android:toXDelta="400"
           android:fromYDelta="0"
           android:toYDelta="400"
           android:duration="3000">

</translate>
  • 对应构造方法二的Xml(view_animation_translate2.xml):
<?xml version="1.0" encoding="utf-8"?>
<translate xmlns:android="http://schemas.android.com/apk/res/android"
           android:fromXDelta="0"
           android:toXDelta="50%p"
           android:fromYDelta="0"
           android:toYDelta="200%"
           android:duration="3000">
    <!--无后缀 = ABSOLUTE;% = RELATIVE_TO_SELF;%p = RELATIVE_TO_PARENT-->
</translate>

2.1.2 动画效果

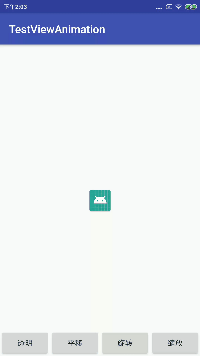

构造方法一效果(向右向下移动400个像素):

平移动画效果1

构造方法二效果(向右移动父布局的50%、向下移动自身的两倍):

平移动画效果2

2.3 RotateAnimation

2.3.1 实现方式

代码方式

  • 构造方法一:

RotateAnimation(float fromDegrees, float toDegrees)// 此时旋转中心为View左上角

         Animation animation = new RotateAnimation(0, 45);
         animation.setDuration(3000);
         mImageView.startAnimation(animation);

         // XML方式实现
         // loadAnimationFromXml(R.anim.view_animation_rotate1);
  • 构造方法二:

RotateAnimation(float fromDegrees, float toDegrees, float pivotX, float pivotY)// 指定旋转中心

         Animation animation = new RotateAnimation(0, 45, mImageView.getWidth() / 2, mImageView.getHeight() / 2);
         animation.setDuration(3000);
         mImageView.startAnimation(animation);

         // XML方式实现
         // loadAnimationFromXml(R.anim.view_animation_rotate2);
  • 构造方法三:

RotateAnimation( float fromDegrees, float toDegrees, int pivotXType, float pivotXValue, int pivotYType, float pivotYValue)// 指定旋转中心及中心XY Type

        Animation animation = new RotateAnimation(0, 45,
                Animation.RELATIVE_TO_PARENT, 0.25f,
                Animation.RELATIVE_TO_PARENT, 0.25f);
        animation.setDuration(3000);
        mImageView.startAnimation(animation);

        // XML方式实现
        // loadAnimationFromXml(R.anim.view_animation_rotate3);

Xml方式

  • 对应构造方法一的Xml(view_animation_rotate1.xml):
<?xml version="1.0" encoding="utf-8"?>
<rotate xmlns:android="http://schemas.android.com/apk/res/android"
        android:fromDegrees="0"
        android:toDegrees="45"
        android:duration="3000">

</rotate>
  • 对应构造方法二的Xml(view_animation_rotate2.xml):
<?xml version="1.0" encoding="utf-8"?>
<rotate xmlns:android="http://schemas.android.com/apk/res/android"
        android:fromDegrees="0"
        android:toDegrees="45"
        android:pivotX="50%"
        android:pivotY="50%"
        android:duration="3000">

</rotate>
  • 对应构造方法三的Xml(view_animation_rotate3.xml):
<?xml version="1.0" encoding="utf-8"?>
<rotate xmlns:android="http://schemas.android.com/apk/res/android"
        android:fromDegrees="0"
        android:toDegrees="45"
        android:pivotX="25%p"
        android:pivotY="25%p"
        android:duration="3000">

</rotate>

2.3.2 动画效果

构造方法一效果(以View左上角为旋转中心顺时针旋转45°):

平移动画效果1

构造方法二效果(以View中心点为旋转中心顺时针旋转45°):

平移动画效果2

构造方法三效果(以父布局1/4宽高为旋转中心顺时针旋转45°,本例中设置了ImageView居中,因此实际旋转中心为父布局3/4(1/2+1/4)宽高):

平移动画效果3

2.4 ScaleAnimation

2.4.1 实现方式

代码方式

  • 构造方法一:

ScaleAnimation(float fromX, float toX, float fromY, float toY)// 此时缩放基点为View左上角

        Animation animation = new ScaleAnimation(1, 2, 1, 2);
        animation.setDuration(3000);
        mImageView.startAnimation(animation);

        // XML方式实现
        // loadAnimationFromXml(R.anim.view_animation_scale1);
  • 构造方法二:

ScaleAnimation(float fromX, float toX, float fromY, float toY, float pivotX, float pivotY)// 指定缩放基点

	Animation animation = new ScaleAnimation(1, 2, 1, 2, mImageView.getWidth() / 2, mImageView.getHeight() / 2);
        animation.setDuration(3000);
        mImageView.startAnimation(animation);

        // XML方式实现
        // loadAnimationFromXml(R.anim.view_animation_scale2);
  • 构造方法三:

ScaleAnimation(float fromX, float toX, float fromY, float toY, int pivotXType, float pivotXValue, int pivotYType, float pivotYValue)// 指定缩放基点及基点XY Type

	Animation animation = new ScaleAnimation(1, 2, 1, 2,
                Animation.RELATIVE_TO_SELF, 0.5f,
                Animation.RELATIVE_TO_SELF, 0.5f);// 本例中此效果与构造方法二相同
        animation.setDuration(3000);
        mImageView.startAnimation(animation);

        // XML方式实现
        // loadAnimationFromXml(R.anim.view_animation_scale2);

Xml方式

  • 对应构造方法一的Xml(view_animation_scale1.xml):
<?xml version="1.0" encoding="utf-8"?>
<scale xmlns:android="http://schemas.android.com/apk/res/android"
       android:fromXScale="1"
       android:toXScale="2"
       android:fromYScale="1"
       android:toYScale="2"
       android:duration="3000">

</scale>
  • 对应构造方法二&方法三的Xml(view_animation_scale2.xml):
<?xml version="1.0" encoding="utf-8"?>
<scale xmlns:android="http://schemas.android.com/apk/res/android"
       android:fromXScale="1"
       android:toXScale="2"
       android:fromYScale="1"
       android:toYScale="2"
       android:pivotX="50%"
       android:pivotY="50%"
       android:duration="3000">

</scale>

2.4.2 动画效果

构造方法一效果(以View左上角为缩放基点XY均放大两倍):

缩放动画效果1

构造方法二&三效果(以View中心为缩放基点XY均放大两倍):

缩放动画效果2&3

3 总结

今天的内容就到这里了,简单总结下吧!

1.首先介绍了Android动画的分类,大家了解下就可以了;

2.重点介绍了Android视图动画(补间动画)的特点及使用,要点如下:

(1)补间动画是针对视图进行的操作,并不能改变View属性,只能实现简单的透明、平移、旋转和缩放动画;

(2)补间动画都可以通过代码和Xml两种方式实现相同的效果,两者都比较简单,可以根据需要使用;

(3)在使用代码方式获取Animation实例时,重点理解构造函数传入的参数,特别是XY Type的含义。

下一篇将介绍Android帧动画的特点及使用~~
