Matplotlib 教程

介绍

Matplotlib 可能是 Python 2D-绘图领域使用最广泛的套件。它能让使用者很轻松地将数据图形化，并且提供多样化的输出格式。这里将会探索 matplotlib 的常见用法。

IPython 以及 pylab 模式

IPython 是 Python 的一个增强版本。它在下列方面有所增强：命名输入输出、使用系统命令（shell commands）、排错（debug）能力。我们在命令行终端给 IPython 加上参数 -pylab （0.12 以后的版本是 --pylab）之后，就可以像 Matlab 或者 Mathematica 那样以交互的方式绘图。

pylab

pylab 是 matplotlib 面向对象绘图库的一个接口。它的语法和 Matlab 十分相近。也就是说，它主要的绘图命令和 Matlab 对应的命令有相似的参数。

本篇文章使用的实例源码下载：

Download

下载包包含两个目录：

• figures：存放实例代码生成的图片
• scripts：存放实例代码

初级绘制

这一节中，我们将从简到繁：先尝试用默认配置在同一张图上绘制正弦和余弦函数图像，然后逐步美化它。

第一步，是取得正弦函数和余弦函数的值：

from pylab import *

X = np.linspace(-np.pi, np.pi, 256,endpoint=True)
C,S = np.cos(X), np.sin(X)

X 是一个 numpy 数组，包含了从 −π 到 +π 等间隔的 256 个值。C 和 S 则分别是这 256 个值对应的余弦和正弦函数值组成的 numpy 数组。

你可以在 IPython 的交互模式下测试代码，也可以下载代码（下载链接就是这些示例图），然后执行：

python exercise_1.py

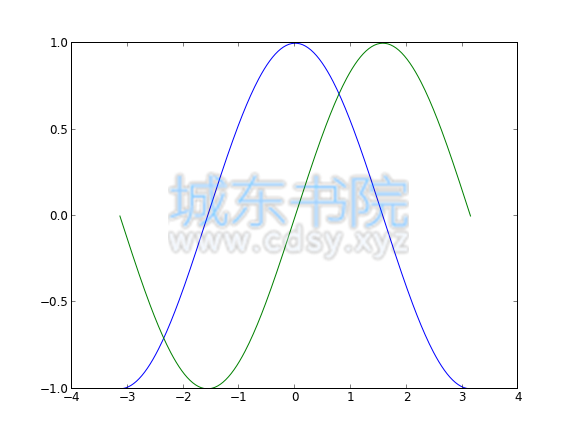

使用默认配置[源码文件]

Matplotlib 的默认配置都允许用户自定义。你可以调整大多数的默认配置：图片大小和分辨率（dpi）、线宽、颜色、风格、坐标轴、坐标轴以及网格的属性、文字与字体属性等。不过，matplotlib 的默认配置在大多数情况下已经做得足够好，你可能只在很少的情况下才会想更改这些默认配置。

import numpy as np
import matplotlib.pyplot as plt

X = np.linspace(-np.pi, np.pi, 256, endpoint=True)
C,S = np.cos(X), np.sin(X)

plt.plot(X,C)
plt.plot(X,S)

plt.show()

默认配置的具体内容[源码文件]

下面的代码中，我们展现了 matplotlib 的默认配置并辅以注释说明，这部分配置包含了有关绘图样式的所有配置。代码中的配置与默认配置完全相同，你可以在交互模式中修改其中的值来观察效果。

# 导入 matplotlib 的所有内容（nympy 可以用 np 这个名字来使用）
from pylab import *

# 创建一个 8 * 6 点（point）的图，并设置分辨率为 80
figure(figsize=(8,6), dpi=80)

# 创建一个新的 1 * 1 的子图，接下来的图样绘制在其中的第 1 块（也是唯一的一块）
subplot(1,1,1)

X = np.linspace(-np.pi, np.pi, 256,endpoint=True)
C,S = np.cos(X), np.sin(X)

# 绘制余弦曲线，使用蓝色的、连续的、宽度为 1 （像素）的线条
plot(X, C, color="blue", linewidth=1.0, linestyle="-")

# 绘制正弦曲线，使用绿色的、连续的、宽度为 1 （像素）的线条
plot(X, S, color="green", linewidth=1.0, linestyle="-")

# 设置横轴的上下限
xlim(-4.0,4.0)

# 设置横轴记号
xticks(np.linspace(-4,4,9,endpoint=True))

# 设置纵轴的上下限
ylim(-1.0,1.0)

# 设置纵轴记号
yticks(np.linspace(-1,1,5,endpoint=True))

# 以分辨率 72 来保存图片
# savefig("exercice_2.png",dpi=72)

# 在屏幕上显示
show()

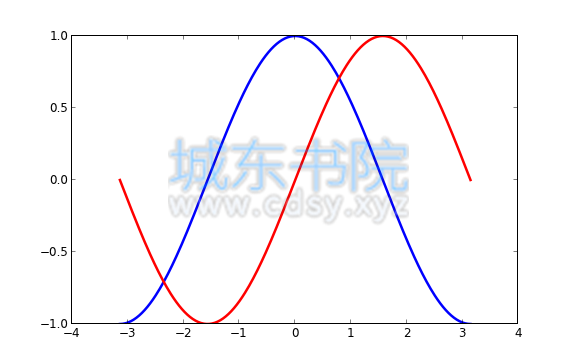

改变线条的颜色和粗细[源码文件]

首先，我们以蓝色和红色分别表示余弦和正弦函数，而后将线条变粗一点。接下来，我们在水平方向拉伸一下整个图。

...
figure(figsize=(10,6), dpi=80)
plot(X, C, color="blue", linewidth=2.5, linestyle="-")
plot(X, S, color="red",  linewidth=2.5, linestyle="-")
...

设置图片边界[源码文件]

当前的图片边界设置得不好，所以有些地方看得不是很清楚。

... xlim(X.min()*1.1, X.max()*1.1) ylim(C.min()*1.1, C.max()*1.1) ...

更好的方式是这样：

xmin ,xmax = X.min(), X.max()
ymin, ymax = Y.min(), Y.max()

dx = (xmax - xmin) * 0.2
dy = (ymax - ymin) * 0.2

xlim(xmin - dx, xmax + dx)
ylim(ymin - dy, ymax + dy)

设置记号[源码文件]

我们讨论正弦和余弦函数的时候，通常希望知道函数在 ±π 和 ±π2 的值。这样看来，当前的设置就不那么理想了。

...

xticks( [-np.pi, -np.pi/2, 0, np.pi/2, np.pi])
yticks([-1, 0, +1])
...

设置记号的标签[源码文件]

记号现在没问题了，不过标签却不大符合期望。我们可以把 3.142 当做是 π，但毕竟不够精确。当我们设置记号的时候，我们可以同时设置记号的标签。注意这里使用了 LaTeX。

...
xticks([-np.pi, -np.pi/2, 0, np.pi/2, np.pi],
       [r'$-\pi$', r'$-\pi/2$', r'$0$', r'$+\pi/2$', r'$+\pi$'])

yticks([-1, 0, +1],
       [r'$-1$', r'$0$', r'$+1$'])
...

移动脊柱[源码文件]

坐标轴线和上面的记号连在一起就形成了脊柱（Spines，一条线段上有一系列的凸起，是不是很像脊柱骨啊~），它记录了数据区域的范围。它们可以放在任意位置，不过至今为止，我们都把它放在图的四边。

实际上每幅图有四条脊柱（上下左右），为了将脊柱放在图的中间，我们必须将其中的两条（上和右）设置为无色，然后调整剩下的两条到合适的位置——数据空间的 0 点。

...
ax = gca()
ax.spines['right'].set_color('none')
ax.spines['top'].set_color('none')
ax.xaxis.set_ticks_position('bottom')
ax.spines['bottom'].set_position(('data',0))
ax.yaxis.set_ticks_position('left')
ax.spines['left'].set_position(('data',0))
...

添加图例[源码文件]

我们在图的左上角添加一个图例。为此，我们只需要在 plot 函数里以「键 - 值」的形式增加一个参数。

...
plot(X, C, color="blue", linewidth=2.5, linestyle="-", label="cosine")
plot(X, S, color="red",  linewidth=2.5, linestyle="-", label="sine")

legend(loc='upper left')
...

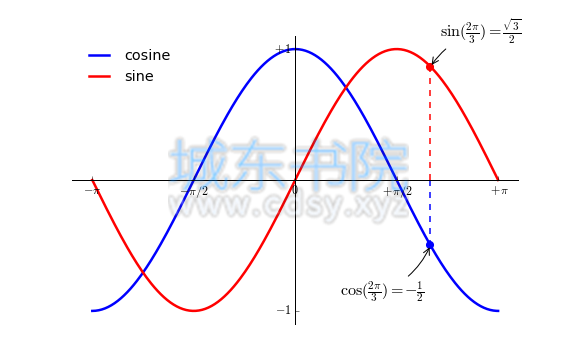

给一些特殊点做注释[源码文件]

我们希望在 2π/3 的位置给两条函数曲线加上一个注释。首先，我们在对应的函数图像位置上画一个点；然后，向横轴引一条垂线，以虚线标记；最后，写上标签。

...

t = 2*np.pi/3
plot([t,t],[0,np.cos(t)], color ='blue', linewidth=2.5, linestyle="--")
scatter([t,],[np.cos(t),], 50, color ='blue')

annotate(r'$\sin(\frac{2\pi}{3})=\frac{\sqrt{3}}{2}$',
         xy=(t, np.sin(t)), xycoords='data',
         xytext=(+10, +30), textcoords='offset points', fontsize=16,
         arrowprops=dict(arrowstyle="->", connectionstyle="arc3,rad=.2"))

plot([t,t],[0,np.sin(t)], color ='red', linewidth=2.5, linestyle="--")
scatter([t,],[np.sin(t),], 50, color ='red')

annotate(r'$\cos(\frac{2\pi}{3})=-\frac{1}{2}$',
         xy=(t, np.cos(t)), xycoords='data',
         xytext=(-90, -50), textcoords='offset points', fontsize=16,
         arrowprops=dict(arrowstyle="->", connectionstyle="arc3,rad=.2"))
...

精益求精[源码文件]

坐标轴上的记号标签被曲线挡住了，作为强迫症患者（雾）这是不能忍的。我们可以把它们放大，然后添加一个白色的半透明底色。这样可以保证标签和曲线同时可见。

...
for label in ax.get_xticklabels() + ax.get_yticklabels():
    label.set_fontsize(16)
    label.set_bbox(dict(facecolor='white', edgecolor='None', alpha=0.65 ))
...

图像、子图、坐标轴和记号

到目前为止，我们都用隐式的方法来绘制图像和坐标轴。快速绘图中，这是很方便的。我们也可以显式地控制图像、子图、坐标轴。Matplotlib 中的「图像」指的是用户界面看到的整个窗口内容。在图像里面有所谓「子图」。子图的位置是由坐标网格确定的，而「坐标轴」却不受此限制，可以放在图像的任意位置。我们已经隐式地使用过图像和子图：当我们调用 plot 函数的时候，matplotlib 调用 gca() 函数以及 gcf() 函数来获取当前的坐标轴和图像；如果无法获取图像，则会调用 figure() 函数来创建一个——严格地说，是用 subplot(1,1,1) 创建一个只有一个子图的图像。

图像

所谓「图像」就是 GUI 里以「Figure #」为标题的那些窗口。图像编号从 1 开始，与 MATLAB 的风格一致，而于 Python 从 0 开始编号的风格不同。以下参数是图像的属性：

参数	默认值	描述
num	1	图像的数量
figsize	figure.figsize	图像的长和宽（英寸）
dpi	figure.dpi	分辨率（点/英寸）
facecolor	figure.facecolor	绘图区域的背景颜色
edgecolor	figure.edgecolor	绘图区域边缘的颜色
frameon	True	是否绘制图像边缘

这些默认值可以在源文件中指明。不过除了图像数量这个参数，其余的参数都很少修改。

你在图形界面中可以按下右上角的 X 来关闭窗口（OS X 系统是左上角）。Matplotlib 也提供了名为 close 的函数来关闭这个窗口。close 函数的具体行为取决于你提供的参数：

1. 不传递参数：关闭当前窗口；
2. 传递窗口编号或窗口实例（instance）作为参数：关闭指定的窗口；
3. all：关闭所有窗口。

和其他对象一样，你可以使用 setp 或者是 set_something 这样的方法来设置图像的属性。

子图

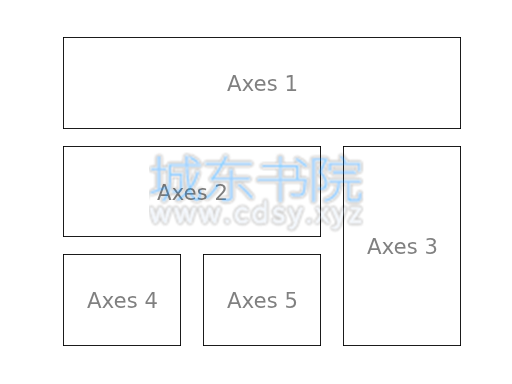

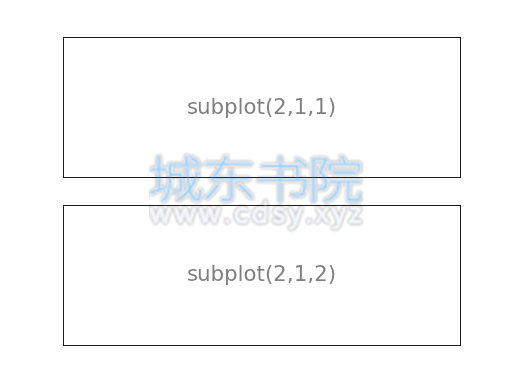

你可以用子图来将图样（plot）放在均匀的坐标网格中。用 subplot 函数的时候，你需要指明网格的行列数量，以及你希望将图样放在哪一个网格区域中。此外，gridspec 的功能更强大，你也可以选择它来实现这个功能。

[源码文件]

[源码文件]

[源码文件]

[源码文件]

坐标轴

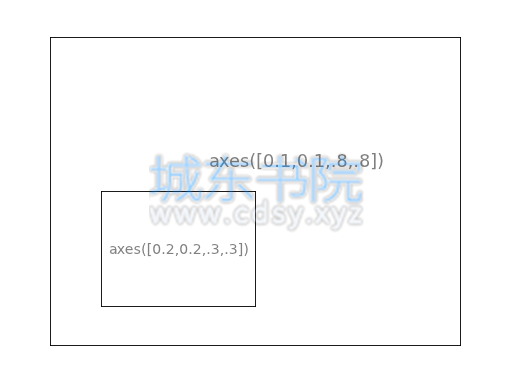

坐标轴和子图功能类似，不过它可以放在图像的任意位置。因此，如果你希望在一副图中绘制一个小图，就可以用这个功能。

[源码文件]

[源码文件]

记号

良好的记号是图像的重要组成部分。Matplotlib 里的记号系统里的各个细节都是可以由用户个性化配置的。你可以用 Tick Locators 来指定在那些位置放置记号，用 Tick Formatters 来调整记号的样式。主要和次要的记号可以以不同的方式呈现。默认情况下，每一个次要的记号都是隐藏的，也就是说，默认情况下的次要记号列表是空的——NullLocator。

Tick Locators

下面有为不同需求设计的一些 Locators。

类型	说明
NullLocator	No ticks.
IndexLocator	Place a tick on every multiple of some base number of points plotted.
FixedLocator	Tick locations are fixed.
LinearLocator	Determine the tick locations.
MultipleLocator	Set a tick on every integer that is multiple of some base.
AutoLocator	Select no more than n intervals at nice locations.
LogLocator	Determine the tick locations for log axes.

这些 Locators 都是 matplotlib.ticker.Locator 的子类，你可以据此定义自己的 Locator。以日期为 ticks 特别复杂，因此 Matplotlib 提供了 matplotlib.dates 来实现这一功能。

其他类型的图

接下来的内容是练习。请运用你学到的知识，从提供的代码开始，实现配图所示的效果。具体的答案可以点击配图下载。

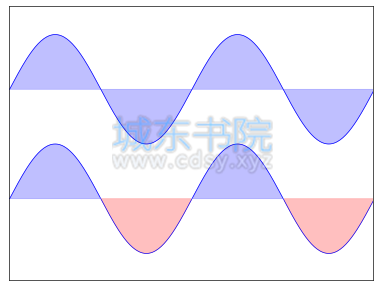

普通图[源码文件]

from pylab import *

n = 256
X = np.linspace(-np.pi,np.pi,n,endpoint=True)
Y = np.sin(2*X)

plot (X, Y+1, color='blue', alpha=1.00)
plot (X, Y-1, color='blue', alpha=1.00)
show()

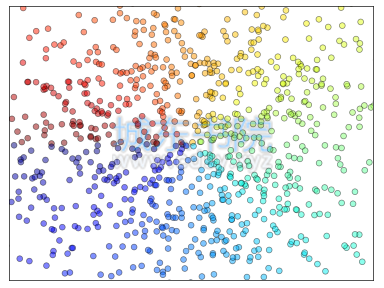

散点图[源码文件]

from pylab import *

n = 1024
X = np.random.normal(0,1,n)
Y = np.random.normal(0,1,n)

scatter(X,Y)
show()

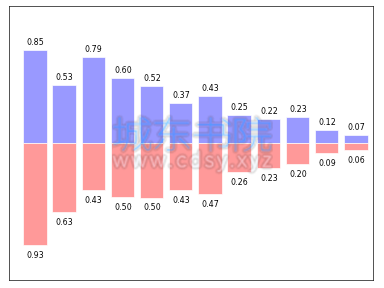

条形图[源码文件]

from pylab import *

n = 12
X = np.arange(n)
Y1 = (1-X/float(n)) * np.random.uniform(0.5,1.0,n)
Y2 = (1-X/float(n)) * np.random.uniform(0.5,1.0,n)

bar(X, +Y1, facecolor='#9999ff', edgecolor='white')
bar(X, -Y2, facecolor='#ff9999', edgecolor='white')

for x,y in zip(X,Y1):
    text(x+0.4, y+0.05, '%.2f' % y, ha='center', va= 'bottom')

ylim(-1.25,+1.25)
show()

等高线图[源码文件]

from pylab import *

def f(x,y): return (1-x/2+x**5+y**3)*np.exp(-x**2-y**2)

n = 256
x = np.linspace(-3,3,n)
y = np.linspace(-3,3,n)
X,Y = np.meshgrid(x,y)

contourf(X, Y, f(X,Y), 8, alpha=.75, cmap='jet')
C = contour(X, Y, f(X,Y), 8, colors='black', linewidth=.5)
show()

灰度图（Imshow）[源码文件]

from pylab import *

def f(x,y): return (1-x/2+x**5+y**3)*np.exp(-x**2-y**2)

n = 10
x = np.linspace(-3,3,4*n)
y = np.linspace(-3,3,3*n)
X,Y = np.meshgrid(x,y)
imshow(f(X,Y)), show()

饼状图[源码文件]

from pylab import *

n = 20
Z = np.random.uniform(0,1,n)
pie(Z), show()

量场图（Quiver Plots）[源码文件]

from pylab import *

n = 8
X,Y = np.mgrid[0:n,0:n]
quiver(X,Y), show()

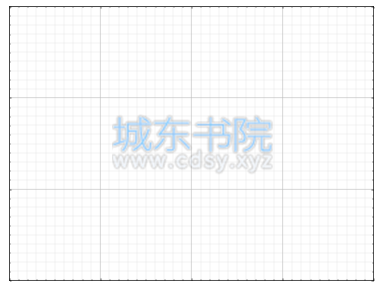

网格[源码文件]

from pylab import *

axes = gca()
axes.set_xlim(0,4)
axes.set_ylim(0,3)
axes.set_xticklabels([])
axes.set_yticklabels([])

show()

多重网格[源码文件]

from pylab import *

subplot(2,2,1)
subplot(2,2,3)
subplot(2,2,4)

show()

极轴图[源码文件]

from pylab import *

axes([0,0,1,1])

N = 20
theta = np.arange(0.0, 2*np.pi, 2*np.pi/N)
radii = 10*np.random.rand(N)
width = np.pi/4*np.random.rand(N)
bars = bar(theta, radii, width=width, bottom=0.0)

for r,bar in zip(radii, bars):
    bar.set_facecolor( cm.jet(r/10.))
    bar.set_alpha(0.5)

show()

3D 图[源码文件]

from pylab import *
from mpl_toolkits.mplot3d import Axes3D

fig = figure()
ax = Axes3D(fig)
X = np.arange(-4, 4, 0.25)
Y = np.arange(-4, 4, 0.25)
X, Y = np.meshgrid(X, Y)
R = np.sqrt(X**2 + Y**2)
Z = np.sin(R)

ax.plot_surface(X, Y, Z, rstride=1, cstride=1, cmap='hot')

show()

手稿图[源码文件]

import numpy as np
import matplotlib.pyplot as plt

eqs = []
eqs.append((r"$W^{3\beta}_{\delta_1 \rho_1 \sigma_2} = U^{3\beta}_{\delta_1 \rho_1} + \frac{1}{8 \pi 2} \int^{\alpha_2}_{\alpha_2} d \alpha^\prime_2 \left[\frac{ U^{2\beta}_{\delta_1 \rho_1} - \alpha^\prime_2U^{1\beta}_{\rho_1 \sigma_2} }{U^{0\beta}_{\rho_1 \sigma_2}}\right]$"))
eqs.append((r"$\frac{d\rho}{d t} + \rho \vec{v}\cdot\nabla\vec{v} = -\nabla p + \mu\nabla^2 \vec{v} + \rho \vec{g}$"))
eqs.append((r"$\int_{-\infty}^\infty e^{-x^2}dx=\sqrt{\pi}$"))
eqs.append((r"$E = mc^2 = \sqrt{{m_0}^2c^4 + p^2c^2}$"))
eqs.append((r"$F_G = G\frac{m_1m_2}{r^2}$"))


plt.axes([0.025,0.025,0.95,0.95])

for i in range(24):
    index = np.random.randint(0,len(eqs))
    eq = eqs[index]
    size = np.random.uniform(12,32)
    x,y = np.random.uniform(0,1,2)
    alpha = np.random.uniform(0.25,.75)
    plt.text(x, y, eq, ha='center', va='center', color="#11557c", alpha=alpha,
             transform=plt.gca().transAxes, fontsize=size, clip_on=True)

plt.xticks([]), plt.yticks([])
# savefig('../figures/text_ex.png',dpi=48)
plt.show()
