构建SNMP协议的Get请求

时间:03-07来源:作者:点击数:

Get 请求表示网络管理站 NMS 要从 SNMP 代理处获取被管理设备上的一个或多个参数值。

netwox 工具中编号为 159 的模块可以实现 SNMP Get 请求功能,它可以向 SNMP服务设备发送 Get 请求,获取指定参数的值。语法格式如下:

netwox -q OID -i IP

其中,-q 选项用来指定对象标识符,表示要获取该标识符对应的值;-i 选项用来指定 SNMP 服务地址。

【实例】已知支持 SNMP 协议的远程网络设备地址为 199.58.200.68。在主机 192.168.59.133上,构建 SNMP Get 请求,获取该设备上的系统基本信息。

1) 获取系统基本信息,执行命令如下:

root@daxueba:~# netwox 159 -q ".1.3.6.1.2.1.1.1.0" -i 199.58.200.68

命令中的 .1.3.6.1.2.1.1.1.0 为对象标识符,表示系统基本信息参数位置。

获取到的系统基本信息如下:

'Dell Out-of-band SNMP Agent for Remote Access Controller'

以上输出信息显示了远程设备的系统信息,从中可以了解到该设备是戴尔远程访问控制器。

2) 通过抓包可以捕获到对应的请求和响应包。

Get 请求包如图所示。

在上图中,第 2 个数据包的源 IP 地址为 192.168.59.133,目标 IP 地址为 199.58.200.68,Info 列中的基本信息为 get-request 1.3.6.1.2.1.1.1.0,表示成功向远程设备发送了 SNMP Get 请求。第 4 个数据包为对应的响应包。

请求数据包的 Simple Network Management Protocol 部分显示了 Get 请求包的报文信息,具体如下:

Simple Network Management Protocol
version: version-1 (0)                            #版本, 这里值为0, 代表SNMP v1
community: public                                 #共同体
data: get-request (0)                             #PDU类型, 这里值为0, 表示为Get请求
get-request
request-id: 1330050988                            #请求标识
error-status: noError (0)                         #差错状态, 值为0, 表示无差错
error-index: 0                                    #差错索引
variable-bindings: 1 item                         #变量绑定
1.3.6.1.2.1.1.1.0: Value (Null)                   #变量名:值, 目前值为空, 因为
是请求包
Object Name: 1.3.6.1.2.1.1.1.0 (iso.3.6.1.2.1.1.1.0)
#变量名
Value (Null)                                      #值, 这里值为空

上述输出信息显示了 Get 请求包中的字段信息。可以看到请求的变量名为 1.3.6.1.2.1.1.1.0,目前变量值为空,使用的请求标识为 1330050988。

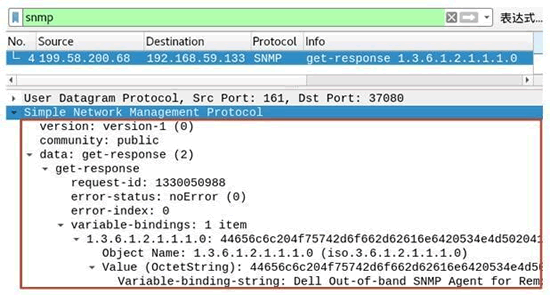

3) 响应包信息如图所示。

响应包的报文信息如下:

Simple Network Management Protocol
version: version-1 (0)
community: public
data: get-response (2)                  #PDU类型, 这里值为2, 表示为响应包
get-response
request-id: 1330050988                  #请求标识
error-status: noError (0)
error-index: 0
variable-bindings: 1 item
1.3.6.1.2.1.1.1.0: 44656c6c204f75742d6f662d62616e6420534e4
d50204167...
Object Name: 1.3.6.1.2.1.1.1.0 (iso.3.6.1.2.1.1.1.0)
Value (OctetString): 44656c6c204f75742d6f662d62616e642
0534e4d50204167...
Variable-binding-string: Dell Out-of-band SNMP Agent
for Remote Access Controller

从输出信息中可以看到,请求标识为 1330050988 与请求包中的请求标识相同,表示是同一次的请求与响应;这里的值类型为 OctetString,并且成功返回了要查询的系统基本信息(最后一行)。
