RAID数据恢复软件：Raid Reconstructor操作介绍

Raid Reconstructor是Runtime公司开发的专业RAID数据重组工具，其官方网站为http://www.runtime.org。该工具不但可以重组RAID，还可以实现RAID结构的分析。前文已经介绍过用该工具进行RAID-5异或测试的功能，下面介绍这个工具的其他用法。

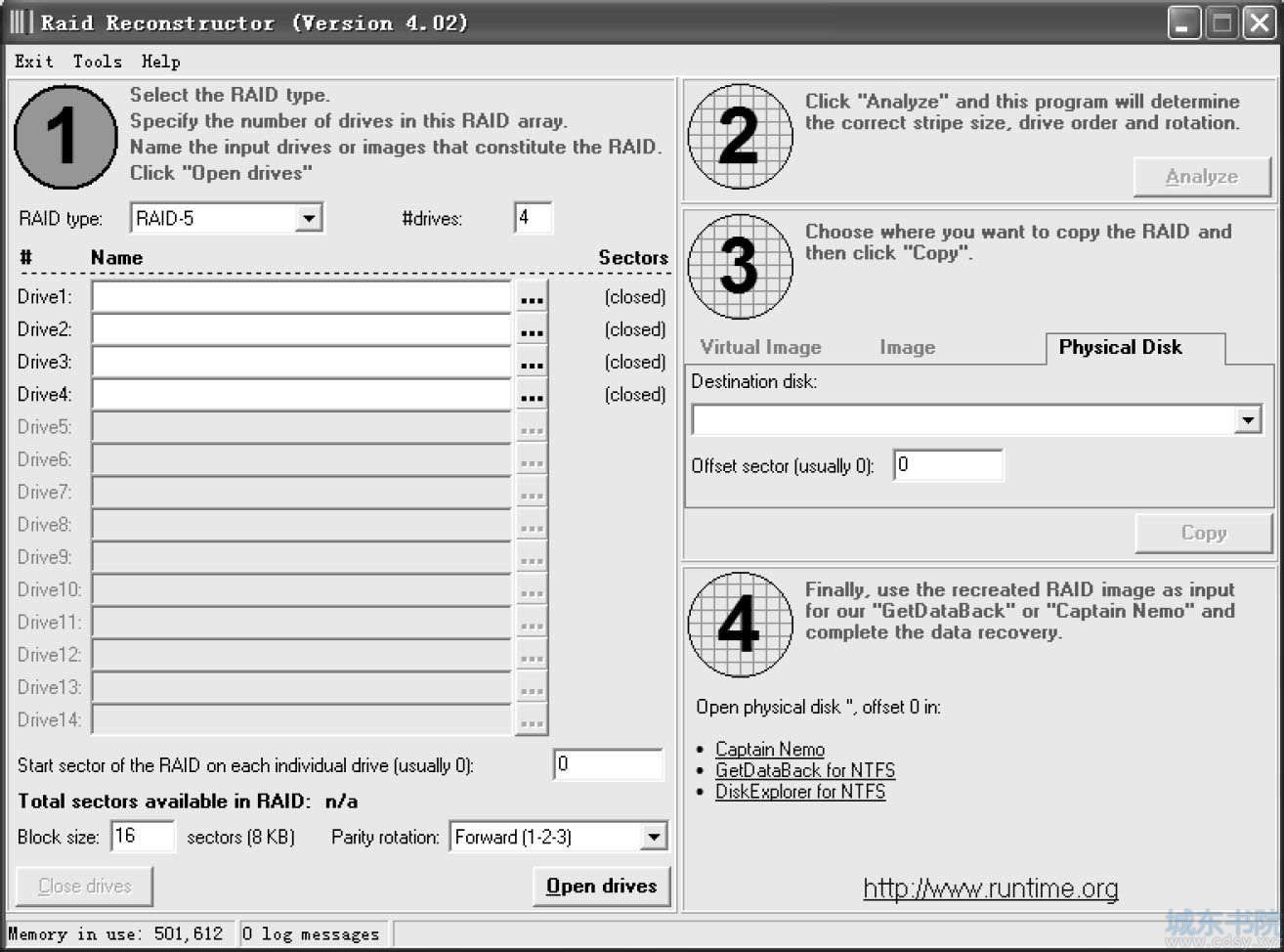

打开Raid Reconstructor，其界面如图16-28所示。

图16-28　“Raid Reconstructor”主界面

这个软件的用法非常简单，一共只需4个步骤，如图16-28中的1、2、3、4时，其中第4步很少用，前三步就可以实现参数的分析和镜像文件的生成。

第1步　选择RAID类型。

此工具软件支持RAID0和RAID5的分析，第1步就是用来选择RAID类型的。在“RAID type”下拉列表框中，可以选择需要分析的RAID类型“RAID-0”或“RAID-5”，如图16-29所示。

图16-29　选择RAID类型

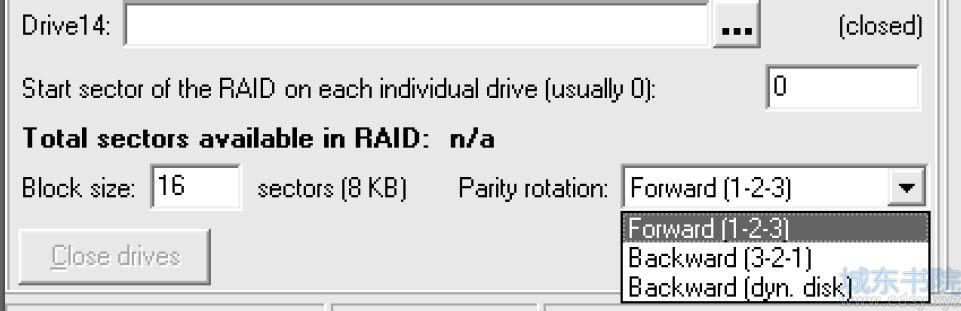

Raid Reconstructor能支持14块RAID成员盘，RAID-5结构能支持“Forward（1-2-3）”、“Backward（3-2-1）”和“Backward（dyn.disk）”三种形式，如图16-30所示。

图16-30　三种RAID-5结构

其中“Forward（1-2-3）”是“右异步”，“Backward（3-2-1）”是指“左异步”，“Backward （dyn.disk）”是指“左同步”，可以看出，这个工具不能支持“右同步”。

第2步　自动分析。

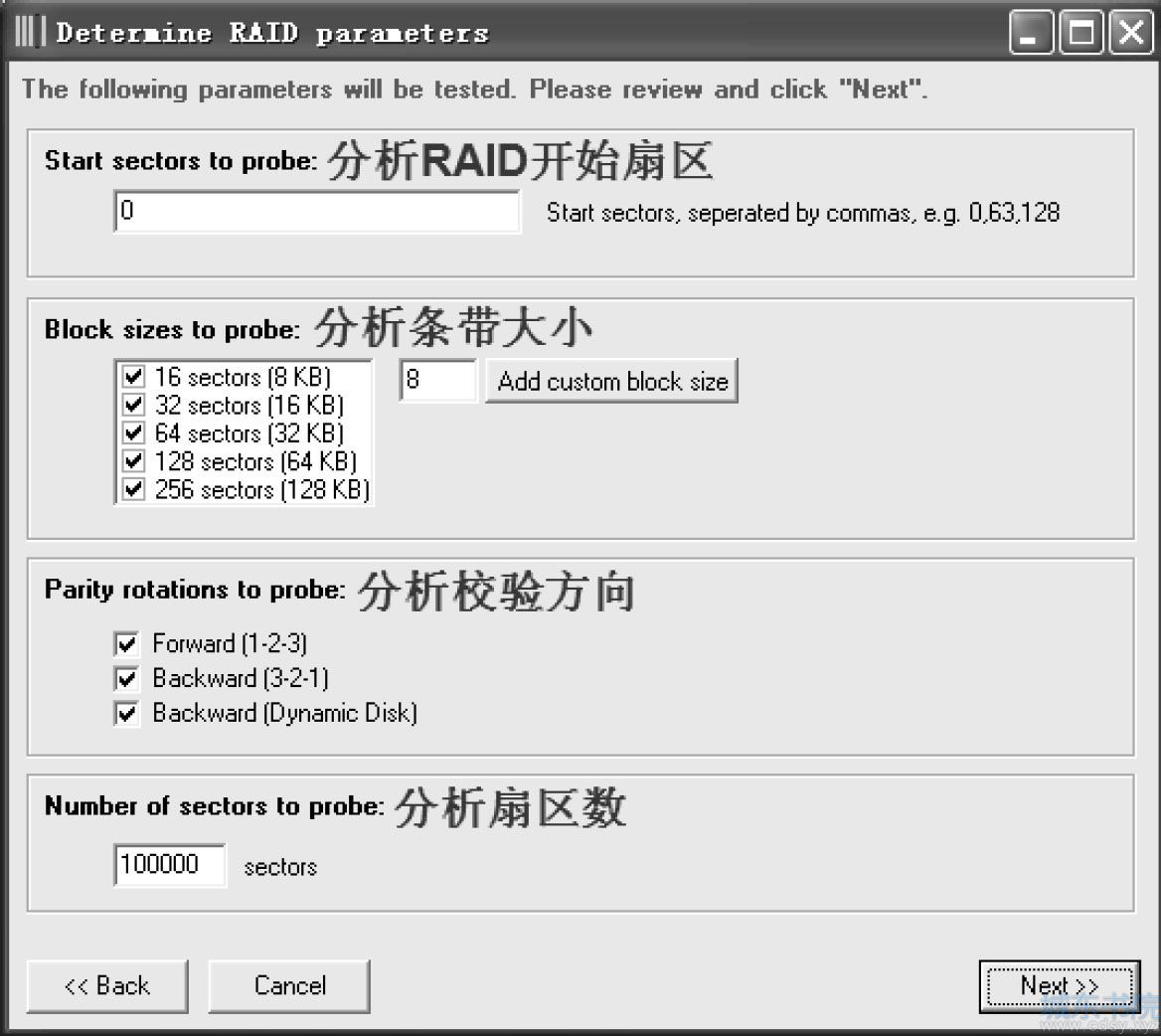

在第1步中选择了RAID类型并把RAID中的硬盘或镜像文件添加后，单击“Open drivers”按钮就可以进入第2步开始分析。这里以3块盘组成的RAID-5作为例子进行讲解。单击“Analyze”按钮，出现如图16-31所示的对话框。

图16-31　参数分析的选择对话框

在对话框的上方列出了需要分析的参数，这里按照默认值就可以了。之后单击“Next”按钮就开始分析了。

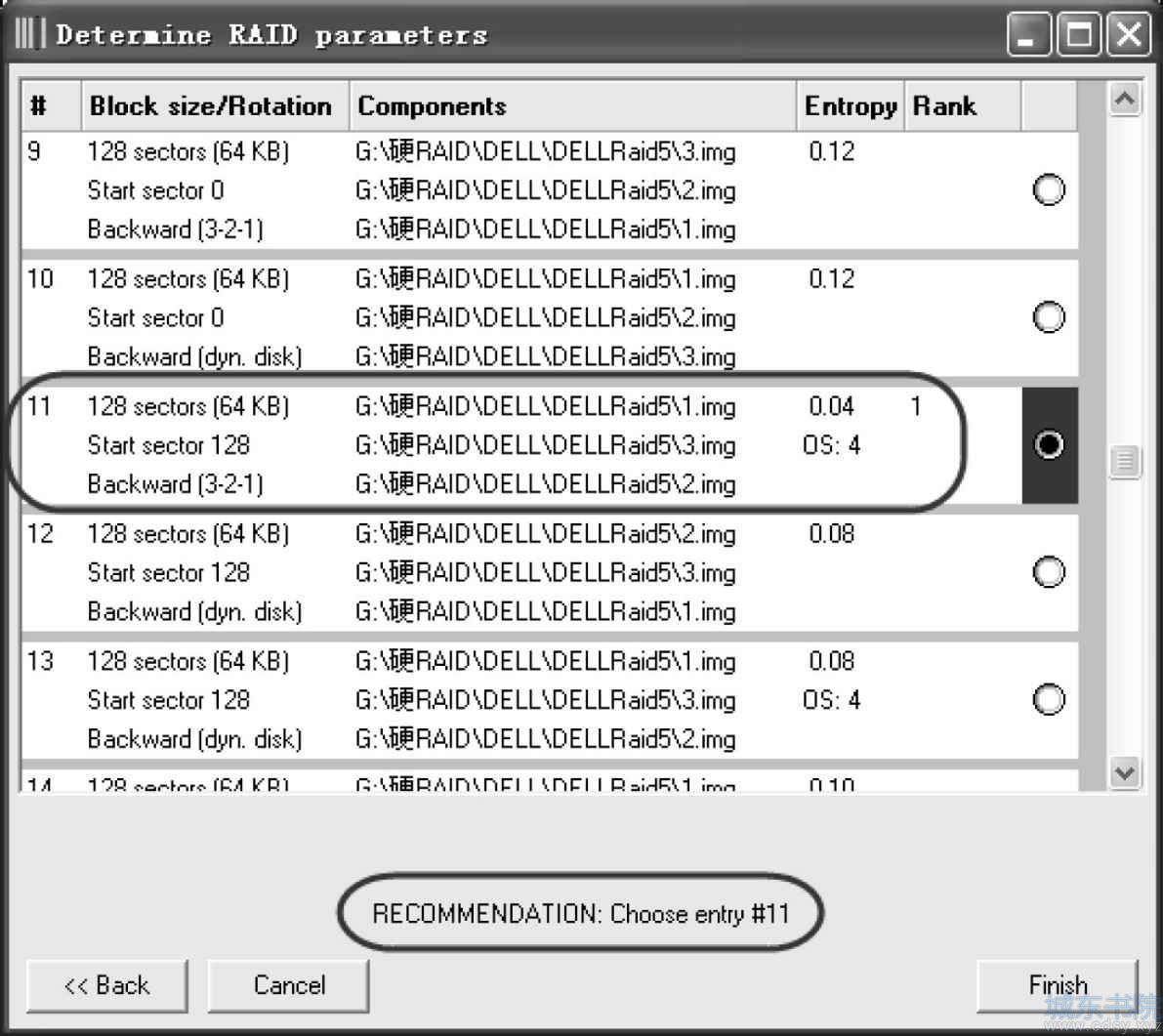

分析完成之后列出如图16-32所示的结果。

图16-32　参数分析完成之后列出的结果

软件会列出所有分析的结果，并推荐一个最可能的结果，当前推荐的是11号结果，这就是该软件认为正确的参数值，单击“Finish”按钮就完成了“分析”这一步。

提示：这个工具对RAID结构分析的准确率不是很高，所以只可以作为参考，为保险起见，还是自行分析比较可靠。

第3步　生成镜像。

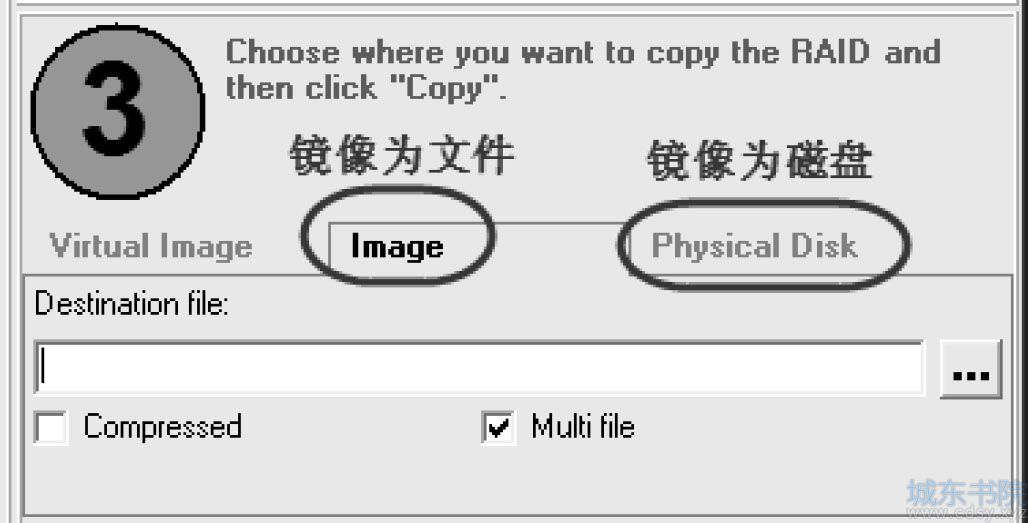

分析完成之后，就可以按照上面分析的结果将RAID-5的数据块按顺序生成完整的镜像了，在这里可以选择生成一块镜像硬盘，也可以生成一个镜像文件，如图16-33所示。

图16-33　将数据块生成镜像

做到这一步就已经把RAID-5中每块硬盘上分散的数据条带合成为一个整体了。下一步就可以用这个做好的镜像盘或镜像文件查看数据了。
