HP双循环数据组织原理

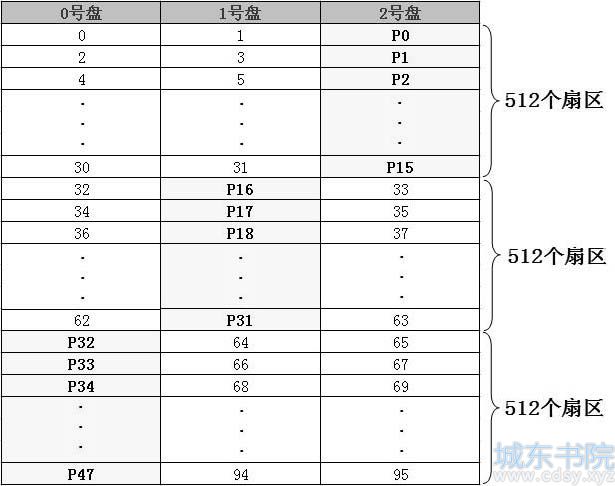

HP双循环的数据组织结构大致如图15-40所示。

图15-40　HP双循环RAID-5

图15-40中的0、1、2…表示数据块，P0、P1、P2…表示校验块，从图中可以看出此阵列为内外双循环阵列，其存储结构的特点如下：

（1）阵列的起始扇区位于每块物理盘的1088扇区（大多数情况下起始于1088扇区，但不是所有情况）；

（2）大结构是一个RAID-5阵列，条带大小是512个扇区（大多数情况下是512个扇区，但不是所有情况）；

（3）在每一个512扇区单元内，每块物理盘又组成条带大小为32个扇区（大多数情况下是32个扇区，但不是所有情况）的RAID-4。
