RAID中的9个专业术语详解

在RAID数据恢复中，会经常用到一些概念，为了便于对后面内容的学习，有必要先把这些概念理解清楚。

1．物理盘

物理盘是指创建RAID所用的每块独立的物理硬盘，创建为RAID之后，它们就被称为RAID的成员盘。

2．逻辑盘

经RAID卡或者软RAID程序配置为RAID之后，多块物理盘就组成了一块新的硬盘，这个硬盘是由RAID控制器或RAID程序虚拟出来的，称为逻辑盘，也称作虚拟盘或容器。

3．逻辑卷

RAID中的逻辑卷是由逻辑盘形成的虚拟空间，也称为逻辑分区。

4．热备盘

热备盘是指RAID中空闲、加电并待机的硬盘。当RAID中某个成员盘发生故障后，RAID控制器能够自动用热备盘代替故障磁盘，并通过算法把原来存储在故障磁盘上的数据重建到热备盘上，保证RAID的完整性。

另外，系统管理员可以更换发生故障的硬盘，并把更换后的硬盘指定为新的热备盘。

5．去RAID化

RAID出现故障后，逻辑盘就无法被系统识别，这个时候物理盘可能部分有故障，也可能完全没有故障，为了恢复RAID中的数据，需要把物理盘从服务器的槽位上取下来进行检测和分析。物理盘离开了服务器的槽位，也就离开了RAID控制器，这些物理盘就被“去RAID化”了。

6．盘序

多块物理盘在创建RAID时，配置程序会为这些物理盘安排一个先后顺序，RAID创建完成之后，这个顺序就被确定下来，不会再改变，这就是RAID的盘序。

注意：RAID的盘序并不一定跟物理盘插在服务器上的硬盘槽位顺序相符。

为了对应关系的明确，在后面内容的讲解中，把RAID的盘序从0开始编排，RAID中盘序排在第一位的物理盘称为“0号盘”，依次往后就是“1号盘”、“2号盘”等。

在恢复RAID数据前需要将物理盘“去RAID化”，把这些RAID中的成员盘抽离服务器槽位时，应该按照它们的槽位顺序编上号码，并标明在物理盘上，一般是用“硬盘0”、“硬盘1”这种名称进行标示。

注意：物理盘的这种顺序并不是RAID的“盘序”，因为“硬盘0”并不一定是“0号盘”，“硬盘1”也并不一定是“1号盘”。

7．条带

在RAID创建过程中，配置程序把每块物理盘分割为一个一个的单元，每个单元的大小为2^N扇区，N取整数，是一个可变量。这个单元就是RAID的条带（Stripe），它是RAID处理数据的基本单位。在RAID配置时可以让配置程序默认条带大小，也可以手动选择条带大小。

条带也被称为“带区”或者“块”。本书有时会用“块”这个说法代替“条带”，“块大小”也就是指每个条带包含的扇区数。

每块物理盘的条带都有一个编号，为了对应关系的明确，我们把条带编号也定义为从0开始，每块物理盘的第一个条带都称为0号条带或0号块，然后顺序往下编排。

8．盘数

构成RAID的物理盘的个数称为“盘数”，也称为“条带数”。在RAID配置程序中经常使用条带数表示RAID中的成员盘个数，如图15-15所示。

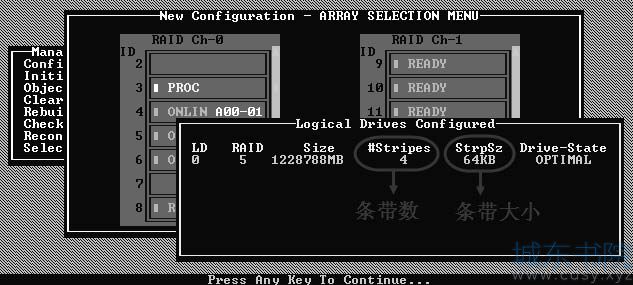

图15-15　“条带数”和“条带大小”

图15-15中Stripes就是指条带数，当前值为4，说明该RAID由4块物理盘组成。后面的StrpSz就是Stripe Size，指条带大小，当前值为64KB，说明每个条带包含128个扇区。

9．条带组

在一个RAID中，每块物理盘被划分成一个个的条带，每个条带也都有一个编号，并且整个RAID中所有成员盘的条带大小都一样，那么所有RAID成员盘中编号相同的一组条带就被称为“条带组”，如图15-16所示。

图15-16　条带组

一个RAID-0的结构如图15-16所示，其中条带A、B、C、D都是每块成员盘中的0号条带，它们共同构成了“条带组0”，也称为“0号条带组”。
