NTFS文件系统删除文件及其恢复分析

文件删除前的底层分析

首先再从文件系统底层了解一下NTFS文件系统中文件各部分结构的管理。

现在以NTFS分区中的两个文件“huaban.jpg”和“sjhf.txt”为例，讲解文件的各部分结构，文件如图4-477所示。

图4-477　NTFS分区中的文件

“huaban.jpg”是一个图片文件，打开该文件其画面如4-478所示。

图4-478　文件“huaban.jpg”的画面

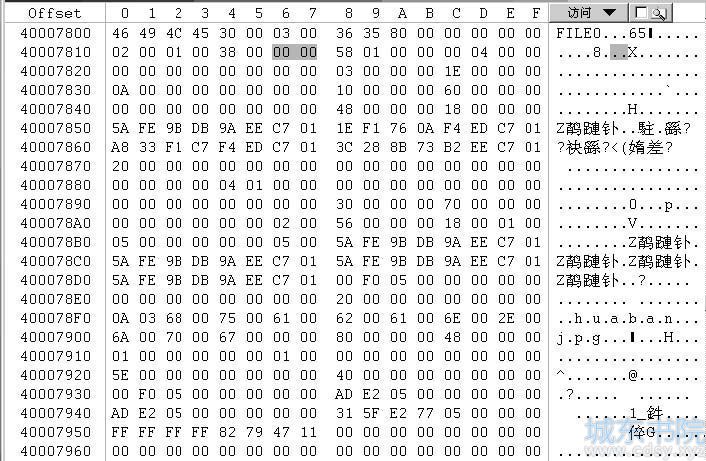

该文件在NTFS文件系统中由文件记录进行管理，文件记录占用两个扇区，其文件记录第一个扇区的内容如图4-479所示。

图4-479　文件“huaban.jpg”的文件记录

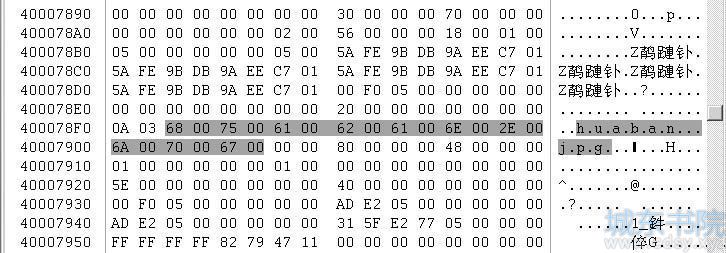

该文件的文件名在30H属性中，如图4-480所示。

图4-480　文件“huaban.jpg”在30H属性中的文件名

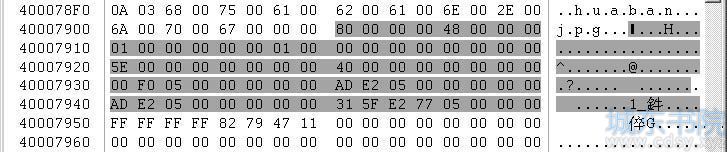

文件的数据是由80H属性管理的，“huaban.jpg”的80H属性如图4-481所示。

图4-481　“huaban.jpg”的80H属性

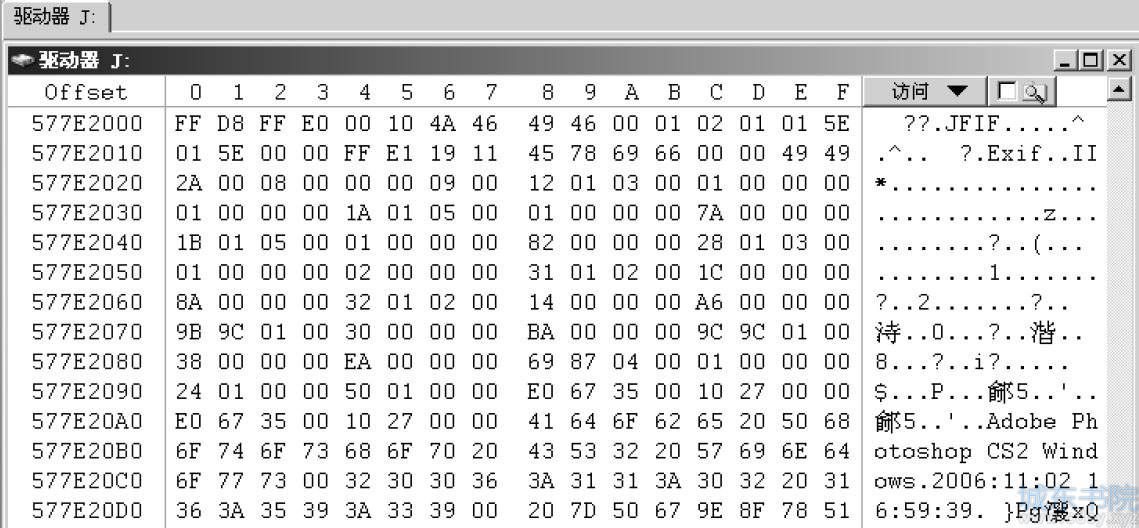

从80H属性中可以看出文件“huaban.jpg”的属性体是非常驻的，文件大小为05E2ADH（十进制值为385 709）字节；其Run List中只有一个数据流，所以文件是连续的，数据的开始簇号为0577E2H（十进制值为358 370）；用WinHex跳转到358 370号簇，内容如图4-482所示。

图4-482　358 370号簇的内容

从358 370号簇所在扇区开始，往后连续的385 709（“huaban.jpg”文件的大小）字节，就是这个文件的所有数据。

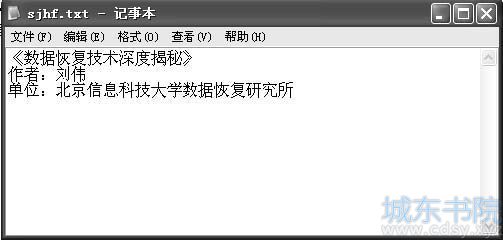

现在再以NTFS分区中的另一个文件“sjhf.txt”为例，讲解文件的各部分结构。这是一个文本文件，打开后内容如图4-483所示。

图4-483　文件“sjhf.txt”的内容

该文件在NTFS文件系统中由文件记录进行管理，文件记录占用两个扇区，其文件记录第一个扇区的内容如图4-484所示。

图4-484　文件“sjhf.txt”的文件记录

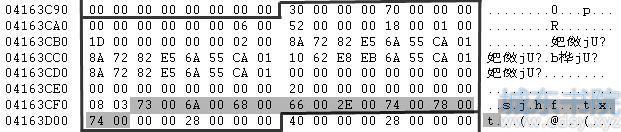

该文件的文件名在30H属性中，如图4-485所示。

图4-485　文件“sjhf.txt”在30H属性中的文件名

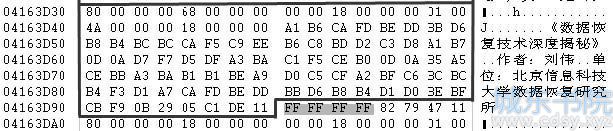

文件的数据是由80H属性管理的，“sjhf.txt”的80H属性如图4-486所示。

图4-486　“sjhf.txt”的80H属性

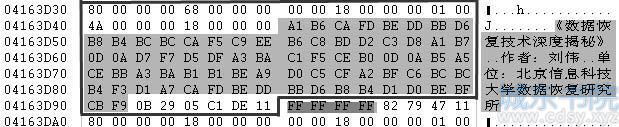

从80H属性中可以看出文件“sjhf.txt”的属性体是常驻的，属性体开始于该属性的18H偏移处，属性体大小为4AH（十进制值为74）字节，其内容如图4-487所示。

图4-487　文件“sjhf.txt”的属性体

80H属性为数据属性，所以其属性体就是这个文件的数据。

文件删除后的底层分析

为了了解文件删除后恢复的方法，先从文件系统级别了解一下文件删除时在NTFS文件系统中发生的变化。

查看了“huaban.jpg”和“sjhf.txt”文件的各部分结构后，现在把此文件彻底删除（不是放入回收站），然后再对其各部分结构进行分析，并讲解恢复的思路。

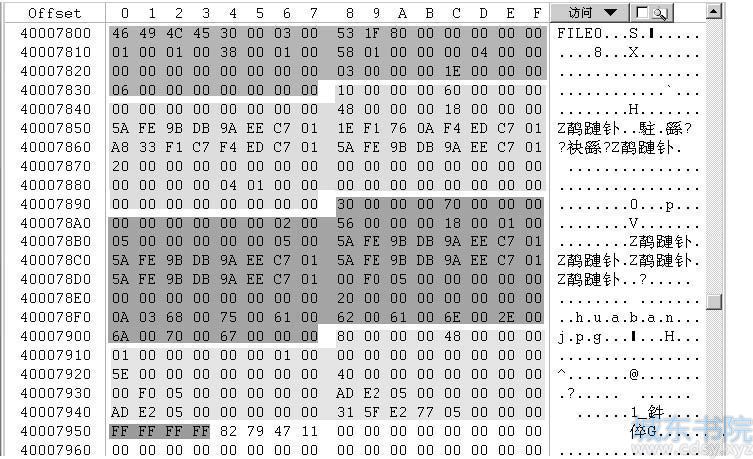

首先讲解文件“huaban.jpg”。将文件“huaban.jpg”删除，删除后其文件记录如图4-488所示。

图4-488　“huaban.jpg”文件删除后的文件记录

从图4-488中可以看出“huaban.jpg”的文件记录的状态字节已经由01（文件在使用中）变为00（文件被删除），而30H属性中的文件名、80H属性中的文件大小、Run List等重要信息都没有任何改变。

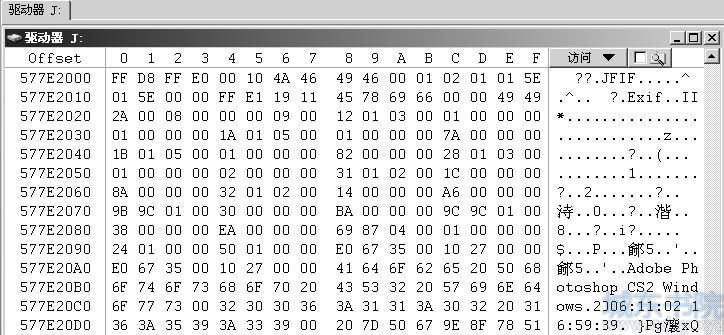

根据Run List中的信息，跳转到“huaban.jpg”文件的开始位置358 370号簇，其内容如图4-489所示。

图4-489　“huaban.jpg”文件的数据内容

从图4-489中看，数据区的内容并没有改变。

再来讲解文件“sjhf.txt”的删除过程。首先将文件“sjhf.txt”删除。

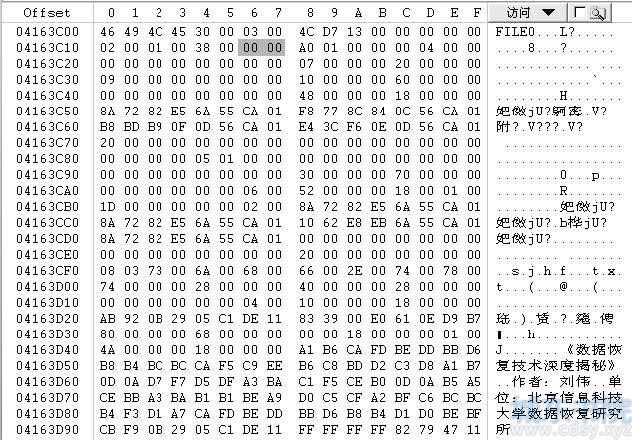

删除后其文件记录如图4-490所示。

图4-490　“sjhf.txt”文件删除后的文件记录

从图4-490中可以看出“sjhf.txt”的文件记录的状态字节已经由01（文件在使用中）变为00（文件被删除），而30H属性中的文件名、80H属性中的属性头、属性体等重要信息都没有任何改变。

根据80H属性中的属性头信息，找到属性体部分，其内容如图4-491所示。

从图4-491中看，属性体（也就是文件的内容）并没有改变。

图4-491　“sjhf.txt”文件的数据内容

文件删除后的恢复

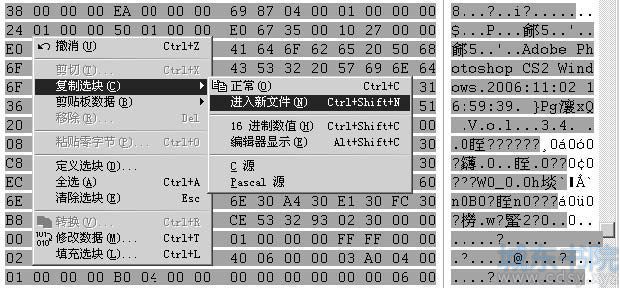

将被删除的“huaban.jpg”文件的数据区的内容全部选中，并另存为一个新文件，如图4-492所示。

图4-492　将“huaban.jpg”文件的数据区选中并另存

将该文件的数据区中这些十六进制值保存到D盘根目录下，并命名为“123.jpg”。

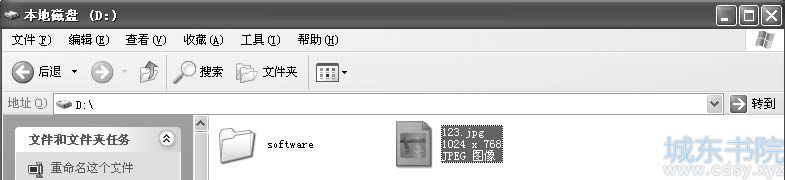

保存后在D盘根目录下可以看到“123.jpg”文件，如图4-493所示。

图4-493　D盘根目录下的“123.jpg”文件

这个文件就是用WinHex从NTFS分区中恢复出来的被删除的“huaban.jpg”文件的数据区的内容。双击打开这个文件，可以看到如图4-494所示的图片。

图4-494　被恢复出来的文件打开后的画面

很明显，这个文件的画面就是被删除的“huaban.jpg”文件。以上的过程也就是80H属性为非常驻的文件被删除后的恢复过程。

80H属性为常驻的文件删除后更容易恢复，就如上面讲解的“sjhf.txt”，文件内容就在80H属性中，所以只要把80H属性的属性体选中另存就可以了，如图4-495所示。

图4-495　另存“sjhf.txt”文件的数据

将选中的这些字节保存为一个txt文件，打开后就是原来的“sjhf.txt”文件，如图4-496所示。

图4-496　恢复出来的“sjhf.txt”文件
