AutoCAD-对象捕捉

开启对象捕捉

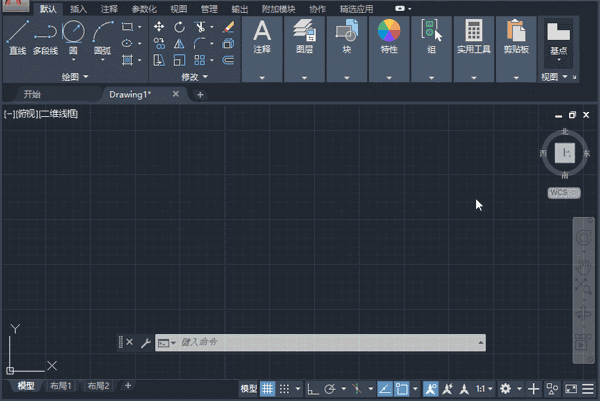

1、对象捕捉可以通过两种方式开启，一种是单击界面底部“状态栏”中的对象捕捉按钮，如下图所示。状态栏的对象捕捉按钮被按下时，对象捕捉被开启，草图设置中所有打开的捕捉方式会起作用。对象捕捉关闭时，对象捕捉选项将不起作用。

2、更加简单的方式就是按“F3”键也可以切换对象捕捉的开启。按F3的时候，我们可以看到对象捕捉按钮的状态变化，同时命令行也会提示我们对象捕捉开启或关闭。

设置捕捉选项

在CAD中可以打开几种常用的捕捉选项，例如端点、中点、交点、圆心（中心）等，而其他选项根据需要临时设置。

捕捉选项通常在“草图设置”对话框中进行设置，在状态栏上右键单击对象捕捉按钮并在右键菜单中选择“设置”或直接输入“OSNAP”命令后回车。如下图所示：

右键单击“对象捕捉”按钮弹出草图设置对话

实例操作-捕捉圆的切点

用“相切，相切，半径”功能选项画出一个圆，我们需要设置“切点”捕捉选项

首先，我们打开CAD绘图软件（以AutoCAD2020为例），先绘制两个圆。PS：绘制圆的方法我们在之前的章节中已经向大家介绍过（刚入门的小伙伴可以点击《圆》这节内容再回顾一下）。

在CAD软件右下方的状态栏中，点击下图中红色框中的按钮，鼠标右击“对象捕捉”按钮，单击上拉框中的“对象捕捉设置”

系统会自动弹出“草图设置”的对话框，我们在“对象捕捉”的选项中，勾选“切点”选项，再点击“确定”按钮

回到绘图区域，单击“默认”功能面板中的“圆”，选择下拉框中的“相切，相切，半径”

这时候把鼠标分别移动到两个圆的圆周上，我们可以清楚的看到圆周上出现的相切点标记，这就代表我们可以捕捉到圆的切点了。
