AutoCAD-极轴追踪

如何在CAD中设置极轴追踪的角度？

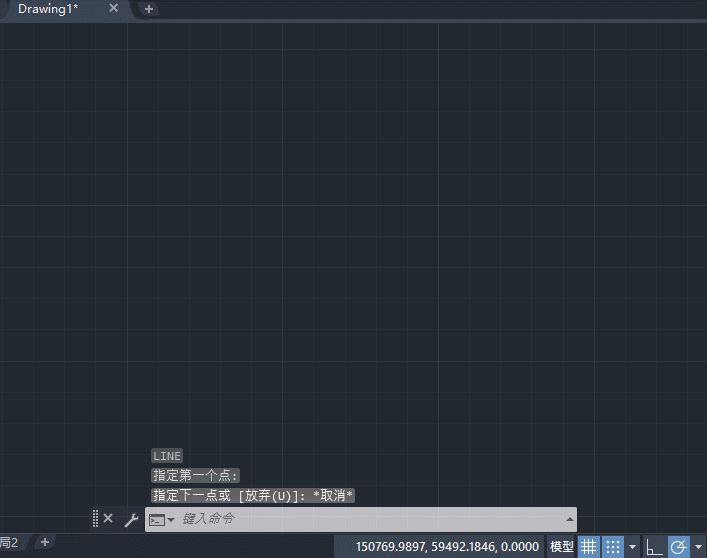

1、在CAD的右下的状态栏中，点击这个标志旁边的小三角按钮，单击上拉框中的“捕捉设置”，这时会弹出一个“草图设置”的弹窗；

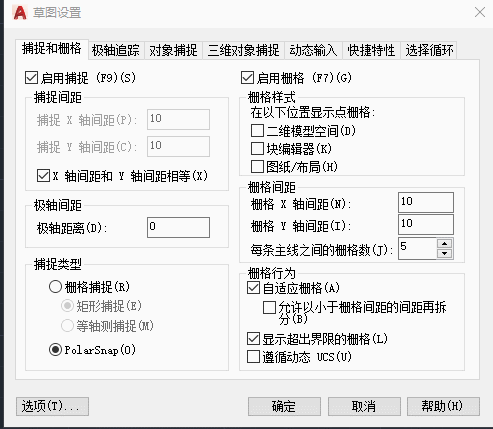

2、在“草图设置”弹框中，点击“极轴追踪”选项卡，我们可以根据需要设置一个“增量角”（这里我们先设置45°为例，后面会用动图展示效果）然后再勾选上“启用极轴追踪”，最后再单击“确定”。

3、这时，我们回到绘图区域中，输入直线命令“L”，在任意处单击确定起始点，然后移动鼠标，可以看到：当我们的光标移动到靠近满足条件的角度时，CAD就会显示一条绿色的虚线，这就是极轴；

4、再次移动光标，发现每条绿色虚线，也就是极轴的角度是以45°的倍数增加的，因为我们之前我们设置的“增量角”就是45°。

如何快速开启极轴追踪模式？

通常情况下，在设置好极轴的“增量角”之后（默认是90°）在绘图过程中，可以直接按“F10”开启或关闭极轴追踪功能。
